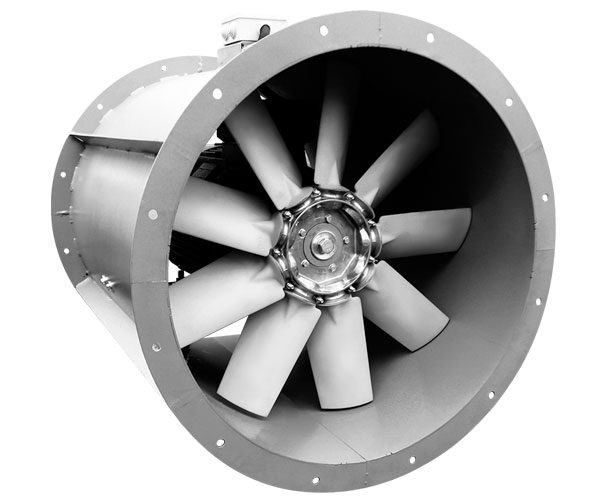

Вентилятор осевой ВО 21-12

Name: Вентилятор осевой ВО 21-12
Price: 50503.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Вентилятор осевой ВО 21-12: 11 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 50 503 ₽.

⚙️ Подбор и заказ

50 503 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Вентилятор осевой ВО 21-12 — 11 типоразмеров, 255 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.

Назначение

Осевой вентилятор общеобменной вентиляции с поворотными лопатками рабочего колеса. Угол установки лопаток задаётся при изготовлении и определяет производительность. Выпускается в общепромышленном и взрывозащищённом исполнении.

Линейка осевых вентиляторов серии ВО 21-12 разработана для использования в
Осевые вентиляторы ВО 21-12 поставляются в полностью собранном и готовом к монтажным работам виде в заводской упаковке. Вентиляторы поставляются с
Функцию корпуса выполняет вальцованная из конструкционной стали цилиндрическая обечайка. Для подсоединения вентилятора ВО 21-12 к воздуховодам сети
Корпус вентилятора окрашен.
Внутри корпуса расположено рабочее колесо с армированными стекловолокном лопатками из полиамида. Лопатки вентилятора имеют аэродинамический про-
Втулка крыльчатки напрессована непосредственно на ротор электрического асинхронного двигателя.

Конструкция

Исполнение вентиляторов – общепромышленное, взрывозащищенное.
Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки

Технические характеристики

Всего в серии 215 исполнений по 11 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.

Типоразмер	Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м3/ч	Q max, м3/ч	Pv max, Па	Pv min, Па	Масса, кг
ВО 21-12 №4	1-А	0,18	1500	1010	2480	87	19	19
	1-Е	0,18	1500	1030	2880	103	25	19
	1-М	0,18	1500	1510	3280	100	34	19
	4-М	0,18	1500	2151	3597	129	40	20
	4-С	0,25	1500	2440	4790	133	70	22
	4-Т	0,37	1500	2830	5270	144	84	22
	1-А	0,55	3000	2530	5160	351	82	22
	1-Е	0,75	3000	2220	6070	451	112	26
	1-М	1,1	3000	3830	6910	414	148	29
	4-М	1,5	3000	4508	7594	576	179	32
	4-С	2,2	3000	5261	9674	592	291	34
ВО 21-12 №4,5	1-Е	0,18	1500	2020	4380	112	38	20
	1-М	0,18	1500	2960	5110	114	50	20
	1-Н	0,18	1500	3150	5370	118	55	20
	4-М	0,25	1500	3160	5323	165	55	23
	4-Н	0,37	1500	3400	5715	170	64	24
	4-О	0,37	1500	3641	6114	175	73	24
	4-Р	0,37	1500	3847	6453	174	82	24
	1-Е	1,1	3000	4390	9260	493	163	31
	1-М	1,5	3000	5030	10800	548	220	33
	1-Н	2,2	3000	6000	11400	548	244	34
	4-М	3	3000	6549	11045	711	234	41
	4-Н	3	3000	7053	11860	730	272	41
	4-О	3	3000	7592	12687	749	311	41
	4-Р	4	3000	8029	13514	756	350	45
	4-С	4	3000	8460	14222	750	390	45
ВО 21-12 №5	4-М	0,25	1000	2912	4810	83	30	31
	4-Н	0,25	1000	3134	5184	86	35	31
	4-О	0,25	1000	3363	5546	88	40	31
	4-Р	0,25	1000	3514	5854	88	44	31
	4-С	0,25	1000	3663	6143	88	48	31
	4-Т	0,25	1000	4419	6749	90	58	31
	2-М	0,25	1500	3340	6950	141	59	29
	4-Е	0,37	1500	3586	6227	177	49	31
	4-М	0,55	1500	4491	7456	198	71	35
	4-Н	0,55	1500	4845	8017	204	82	35
	4-О	0,55	1500	5189	8596	211	94	35
	4-Р	0,75	1500	5424	9063	211	103	36
	4-С	0,75	1500	5688	9520	211	114	36
	4-Т	1,1	1500	6858	10330	213	152	38
	1М	2,2	3000	7440	14400	601	257	40
	4-Е	3	3000	7389	12811	748	209	46
	4-М	4	3000	9344	15465	874	301	51
	4-Н	4	3000	10029	16629	877	351	51
	4-О	5,5	3000	10826	17933	918	407	60
	4-Р	5,5	3000	11315	18908	917	449	60
	4-С	7,5	3000	11805	19840	917	498	84
ВО 21-12 №5,6	4-О	0,25	1000	4587	7861	105	49	32
	4-Р	0,25	1000	4979	8260	106	55	32
	6-О	0,25	1000	4451	7520	117	45	32
	6-Р	0,37	1000	4757	8032	119	52	35
	6-С	0,37	1000	5064	8517	121	59	35
	6-Т	0,55	1000	5938	9600	125	73	37
	9-Т	0,55	1000	6502	10710	127	93	37
	1-М	0,37	1500	4650	9750	169	76	31
	1-Н	0,55	1500	5450	10300	170	84	33
	1-О	0,55	1500	6230	10900	171	93	33
	4-М	0,75	1500	6237	10634	240	92	36
	4-Н	0,75	1500	6696	11448	249	107	36
	4-О	1,1	1500	7187	12289	258	122	40
	4-Р	1,1	1500	7822	12923	259	133	40
	6-С	1,5	1500	7961	13405	300	146	43
	6-Т	1,5	1500	9377	14922	308	178	43
	9-Т	1,5	1500	9439	15406	322	191	43
	9-Х	1,5	1500	10260	16918	316	230	43
	1-М	4	3000	9990	20100	714	319	50
	1-Н	4	3000	11200	21200	718	355	50
	1-О	4	3000	13400	22300	714	393	50
ВО 21-12 №6,3	4-О	0,37	1000	6163	10801	120	59	37
	4-C	0,55	1000	7216	12116	128	73	38
	7-Х	0,55	1000	8667	13268	130	89	38
	8-Х	0,55	1000	7237	13532	109	92	38
	9-Т	0,75	1000	8433	13930	165	98	44
	9-Х	1,1	1000	9555	15294	162	118	46
	1-Е	0,37	1500	5130	11400	173	65	33
	1-М	0,55	1500	6360	13500	194	90	36
	1-Н	0,75	1500	7660	14400	195	103	36
	4-М	1,1	1500	8301	14532	273	106	42
	4-Н	1,1	1500	8996	15744	284	124	42
	4-О	1,5	1500	9700	16963	297	145	44
	4-Р	1,5	1500	10697	17920	302	160	44
	8-Т	2,2	1500	13781	20100	302	205	49
	8-Х	2,2	1500	11629	21835	284	239	49
	6-Т	2,2	1500	12257	21295	365	227	49
	6-Х	3	1500	14810	23659	385	280	53
	1-Е	4	3000	10800	23500	728	273	52
	1-М	5,5	3000	12700	27600	809	374	62
	1-Н	7,5	3000	13200	29700	828	436	83
	1-О	7,5	3000	17600	31700	849	492	83
ВО 21-12 №7,1	1-О	0,37	1000	7500	13300	89	53	41
	4-М	0,55	1000	6548	12602	130	50	43
	4-Н	0,55	1000	7128	13746	135	59	43
	4-О	0,55	1000	8082	14813	139	69	43
	6-О	0,75	1000	8109	15104	164	72	49
	6-Р	0,75	1000	9177	16213	168	83	49
	6-С	1,1	1000	10323	17559	173	94	51
	6-Т	1,1	1000	11489	19457	181	119	51
	9-Х	1,5	1000	13907	21034	191	139	57
	2-М	0,75	1500	8206	17155	184	92	42
	1-О	1,1	1500	12100	20800	217	131	46
	4-М	1,5	1500	10045	19426	309	118	49
	4-Н	2,2	1500	10987	21217	322	140	55
	4-О	2,2	1500	12484	22940	331	164	55
	6-О	2,2	1500	12563	23390	391	169	55
	6-Р	3	1500	14165	25107	401	195	58
	6-С	3	1500	15933	26793	413	223	58
	6-Т	4	1500	17915	30559	444	288	68
	9-Х	5,5	1500	21838	32998	468	338	99
	2-М	5,5	3000	16880	35500	777	445	68
	2-Н	7,5	3000	18038	37821	816	446	92
ВО 21-12 №8	6-Т	1,1	750	12915	19885	126	76	73
	9-Х	1,1	750	13994	21777	127	92	73
	12-Х	1,5	750	15326	22595	148	100	78
	1-М	0,37	1000	8050	15200	90	45	53
	1-О	0,55	1000	10300	17600	95	58	54
	4-М	0,55	1000	8274	16096	134	51	54
	6-М	0,75	1000	9660	17075	168	58	62
	6-Н	1,1	1000	10069	18861	176	69	64
	6-О	1,1	1000	11721	20606	184	83	64
	6-Р	1,5	1000	13346	22411	195	98	72
	6-С	1,5	1000	14220	23993	204	111	72
	6-Т	2,2	1000	17438	27596	219	148	81
	9-Х	3	1000	19085	29722	236	169	108
	12-Х	3	1000	20975	30905	275	184	109
	1-М	1,5	1500	12000	24000	224	109	60
	1-О	1,5	1500	16300	27500	235	145	60
	4-М	2,2	1500	12998	25482	3001	125	71
	6-М	3	1500	15050	26733	410	137	75
	6-Н	3	1500	16697	29463	428	168	75
	6-О	4	1500	18429	32608	461	209	84
	6-Р	5,5	1500	20804	35116	479	238	114
ВО 21-12 №9	9-С	1,1	750	15469	23789	133	69	81
	9-Т	1,5	750	17588	27100	143	102	85
	9-Х	1,5	750	19672	29793	146	107	85
	12-Х	2,2	750	21137	32084	178	123	107
	3-О	0,75	1000	13100	23400	113	64	65
	7-М	1,1	1000	11221	21173	161	55	70
	7-Н	1,1	1000	12719	23451	171	67	70
	9-Н	1,5	1000	15661	23770	187	68	80
	9-О	1,5	1000	17146	26125	199	82	80
	9-Р	2,2	1000	19864	29016	216	103	88
	9-С	2,2	1000	20563	31546	233	121	88
	9-Т	3	1000	23903	36827	266	164	115
	9-Х	4	1000	26732	40611	271	198	124
	12-Х	5,5	1000	28582	43125	324	224	152
	3-М	2,2	1500	15830	30000	290	108	75
	3-О	2,2	1500	21500	37400	269	173	75
	7-М	3	1500	17360	32755	383	130	80
	7-Н	4	1500	19883	36791	418	162	89
	9-Н	5,5	1500	24446	37205	458	168	121
	9-О	7,5	1500	26964	40843	486	202	145
	9-Р	7,5	1500	30481	44744	513	242	145
ВО 21-12 №10	7-Р	1,1	750	15573	27485	122	60	85
	7-С	1,1	750	17622	29619	128	71	85
	9-С	1,5	750	20167	30960	147	78	91
	9-Т	2,2	750	23465	35623	154	100	109
	9-Х	2,2	750	28750	39780	161	126	109
	12-Х	3	750	27630	42348	200	142	120
	7-М	1,1	1000	14219	26828	178	58	81
	7-Н	1,5	1000	16127	29996	190	71	84
	7-О	1,5	1000	18735	32991	199	87	84
	7-Р	2,2	1000	20700	36495	215	105	93
	7-С	2,2	1000	23371	39373	225	123	93
	9-С	3	1000	27461	42311	273	143	121
	9-Т	4	1000	31580	48732	300	187	130
	9-Х	5,5	1000	35772	53976	311	231	152
	12-Х	7,5	1000	37224	57191	361	257	172
	15-Х	11	1000	33744	53706	441	228	217
	7-Е	3	1500	14562	31483	388	79	83
	7-М	4	1500	22244	42137	437	140	95
	7-Н	5,5	1500	25242	46950	464	173	126
	7-О	5,5	1500	29600	52100	495	213	126
	7-Р	7,5	1500	32030	56466	517	256	150
ВО 21-12 №11,2	10-Н	1,1	750	16207	29605	115	45	96
	11-Н	1,1	750	19478	31289	136	50	96
	11-О	1,5	750	22611	34730	145	61	96
	11-Р	2,2	750	23612	38216	154	74	111
	11-С	2,2	750	25173	41402	163	87	111
	11-Т	3	750	34730	48273	179	117	125
	11-Х	4	750	38821	53962	189	146	139
	12-Х	4	750	35009	56673	222	163	140
	15-Х	5,5	750	34689	54107	276	147	155
	10-Н	2,2	1000	24213	42922	204	92	98
	11-Н	3	1000	26651	42653	252	93	132
	11-О	4	1000	30854	47292	269	114	141
	11-Р	4	1000	31944	51792	282	134	141
	11-С	5,5	1000	34049	55980	298	160	164
	12-С	5,5	1000	38652	57980	346	169	164
	12-Т	7,5	1000	43684	66981	378	225	179
	12-Х	11	1000	47094	76532	403	294	232
	15-Х	11	1000	46122	71985	488	258	233
	10-Е	4	1500	19952	41138	385	87	101
	13-Е	5,5	1500	19321	41790	502	90	134
	10-М	7,5	1500	28752	54431	465	151	162
ВО 21-12 №12,5	13-М	1,5	750	15053	32189	140	34	108
	14-М	2,2	750	17524	35807	190	42	133
	14-Н	2,2	750	24693	40781	173	55	133
	14-О	3	750	28852	45804	178	69	139
	14-Р	3	750	27164	50206	202	82	139
	14-С	4	750	40494	55244	186	100	152
	15-Т	5,5	750	39301	60555	263	120	164
	15-Х	7,5	750	45595	69874	287	157	250
	13-М	4	1000	20454	43578	256	62	151
	14-М	5,5	1000	23694	48472	347	77	178
	14-Н	5,5	1000	33667	55273	315	99	178
	14-О	7,5	1000	39338	62653	332	128	193
	14-Р	7,5	1000	37132	68668	377	153	193
	14-С	11	1000	54554	74608	337	180	248
	15-С	11	1000	38745	69418	455	155	248
	15-Т	15	1000	52948	81775	477	215	273
	15-Х	18,5	1000	61743	94514	526	289	286
	13-М	11	1500	30954	66428	592	142	184
	14-М	15	1500	36034	73800	803	175	244
	14-Н	18,5	1500	50777	84061	731	230	259
	14-О	22	1500	59567	95059	763	293	281

Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

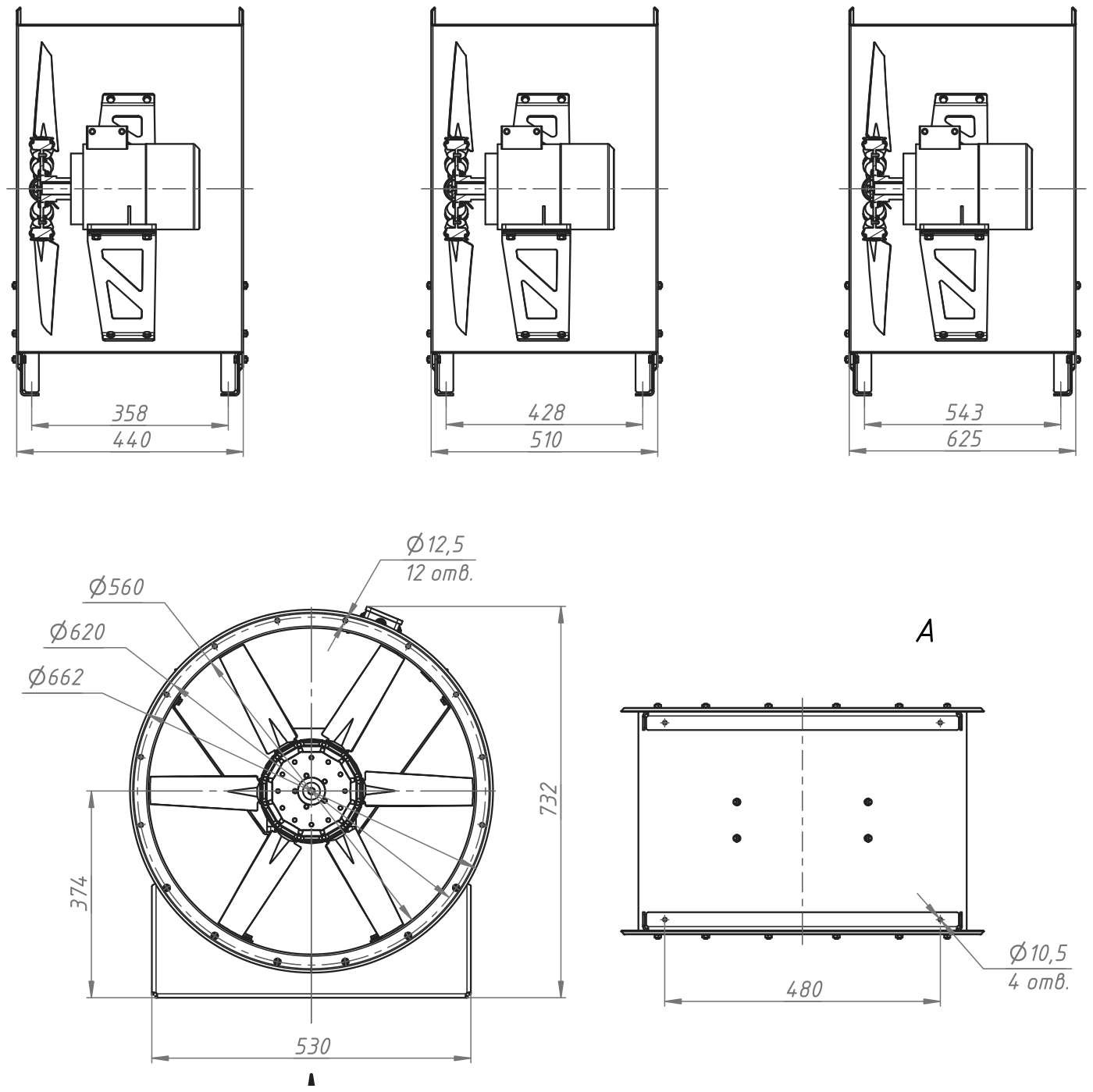

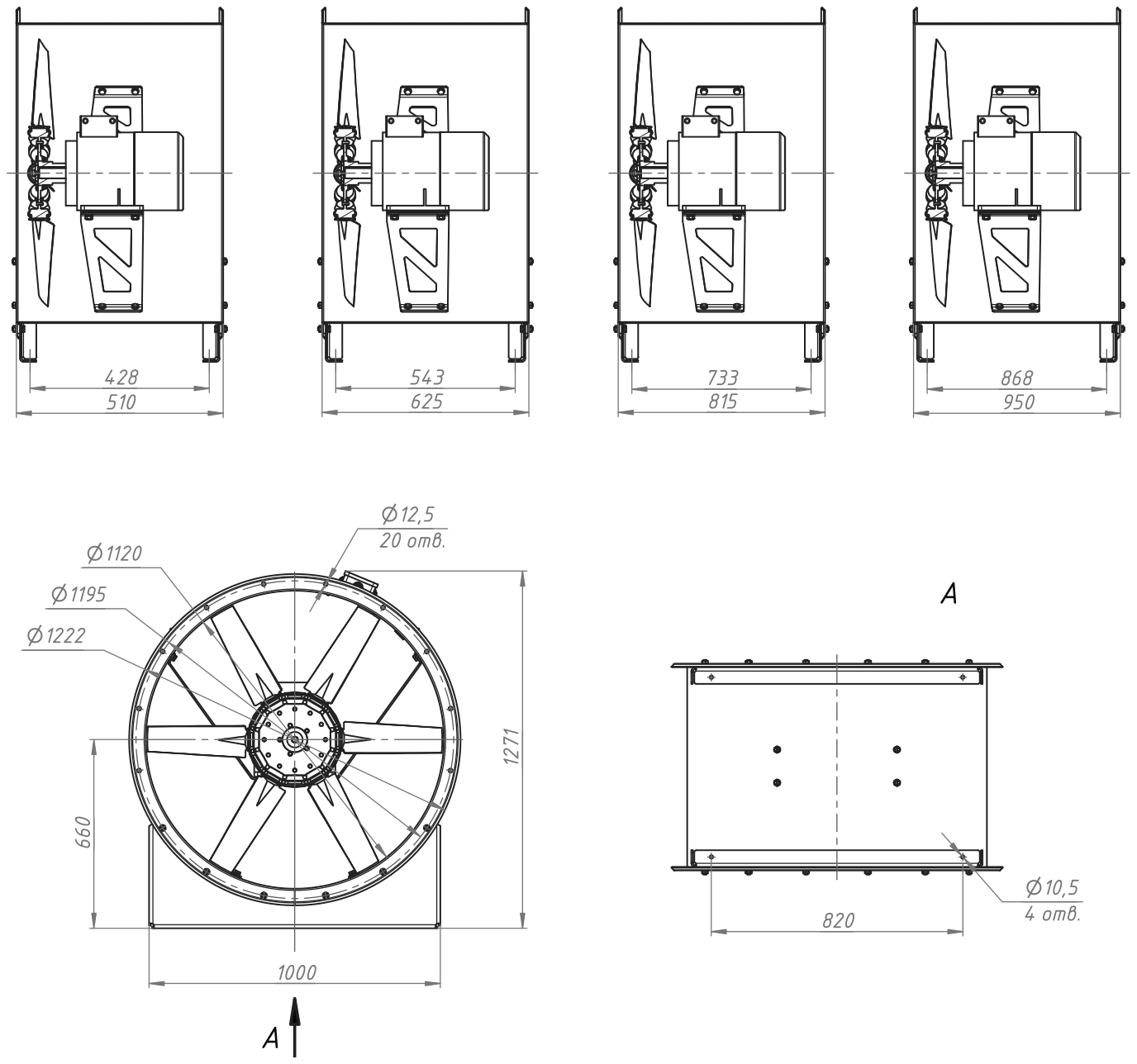

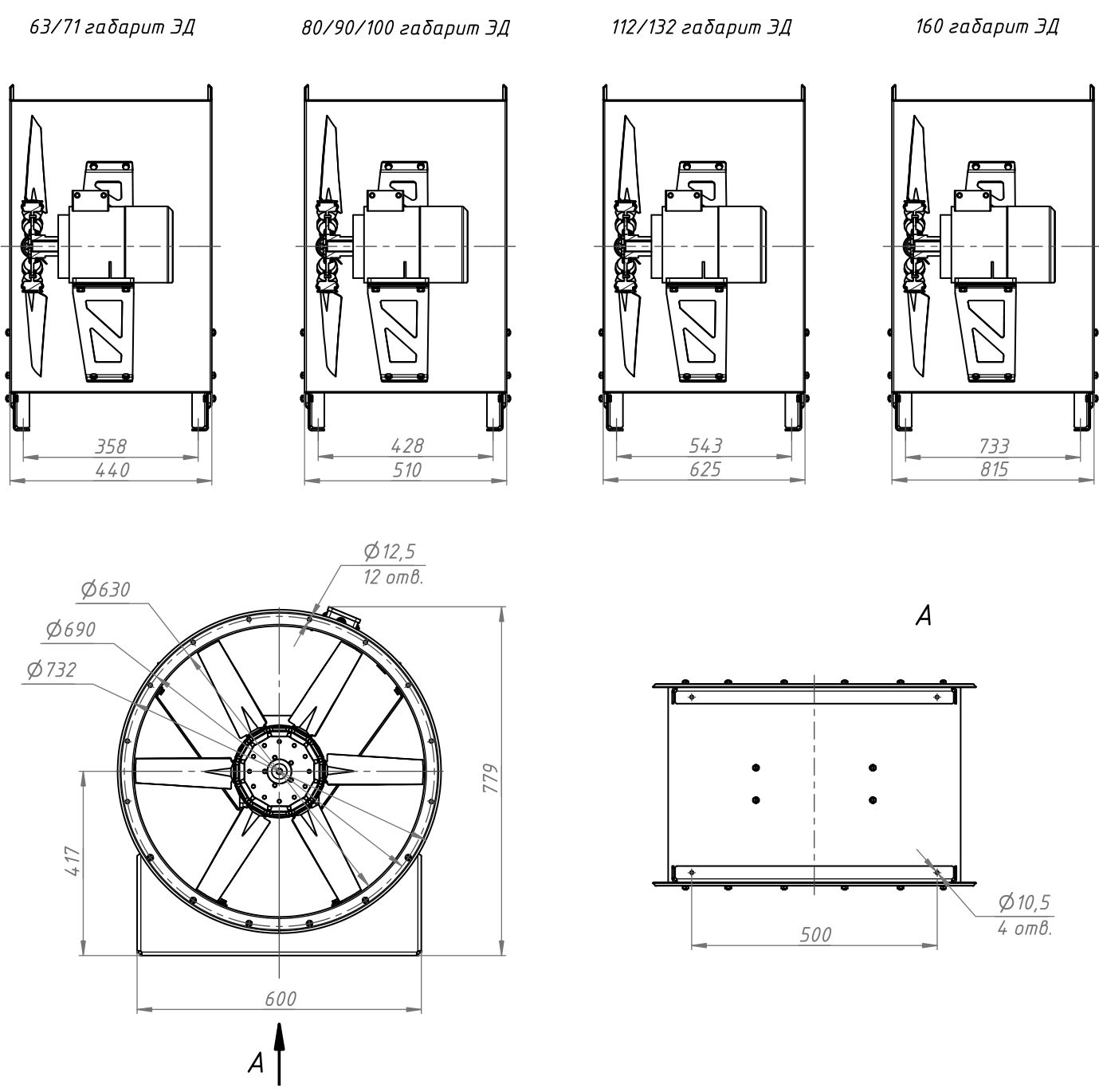

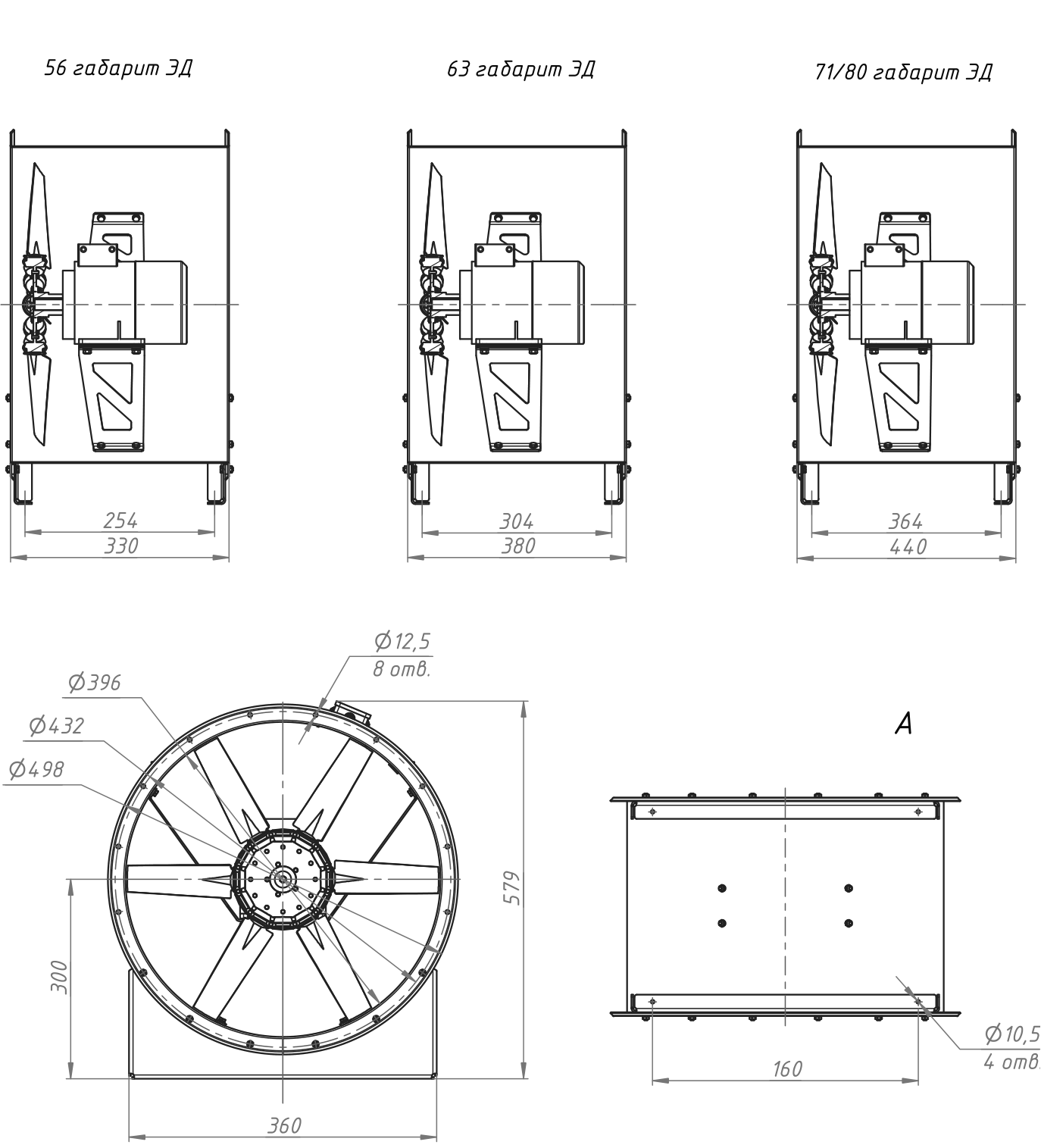

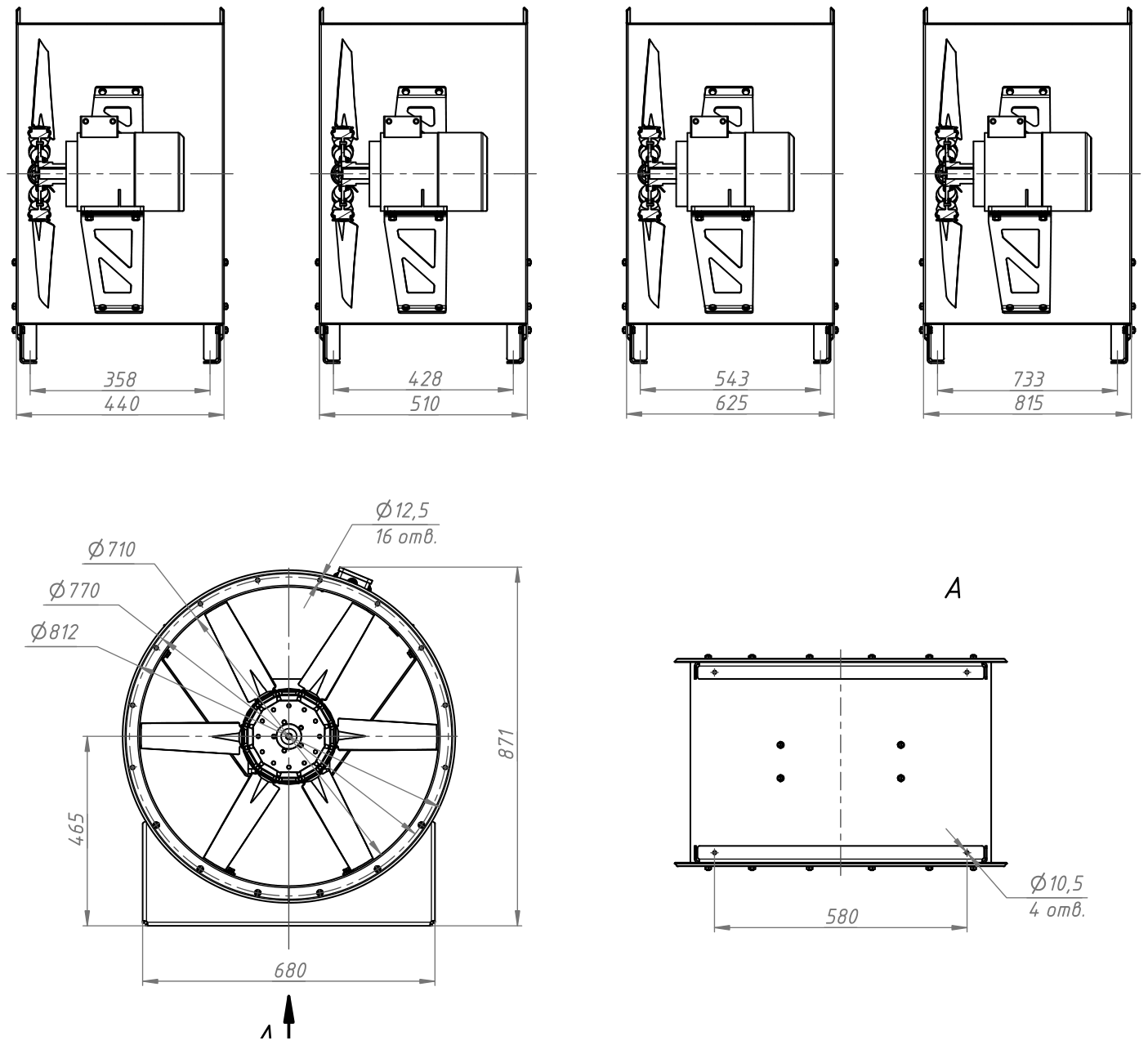

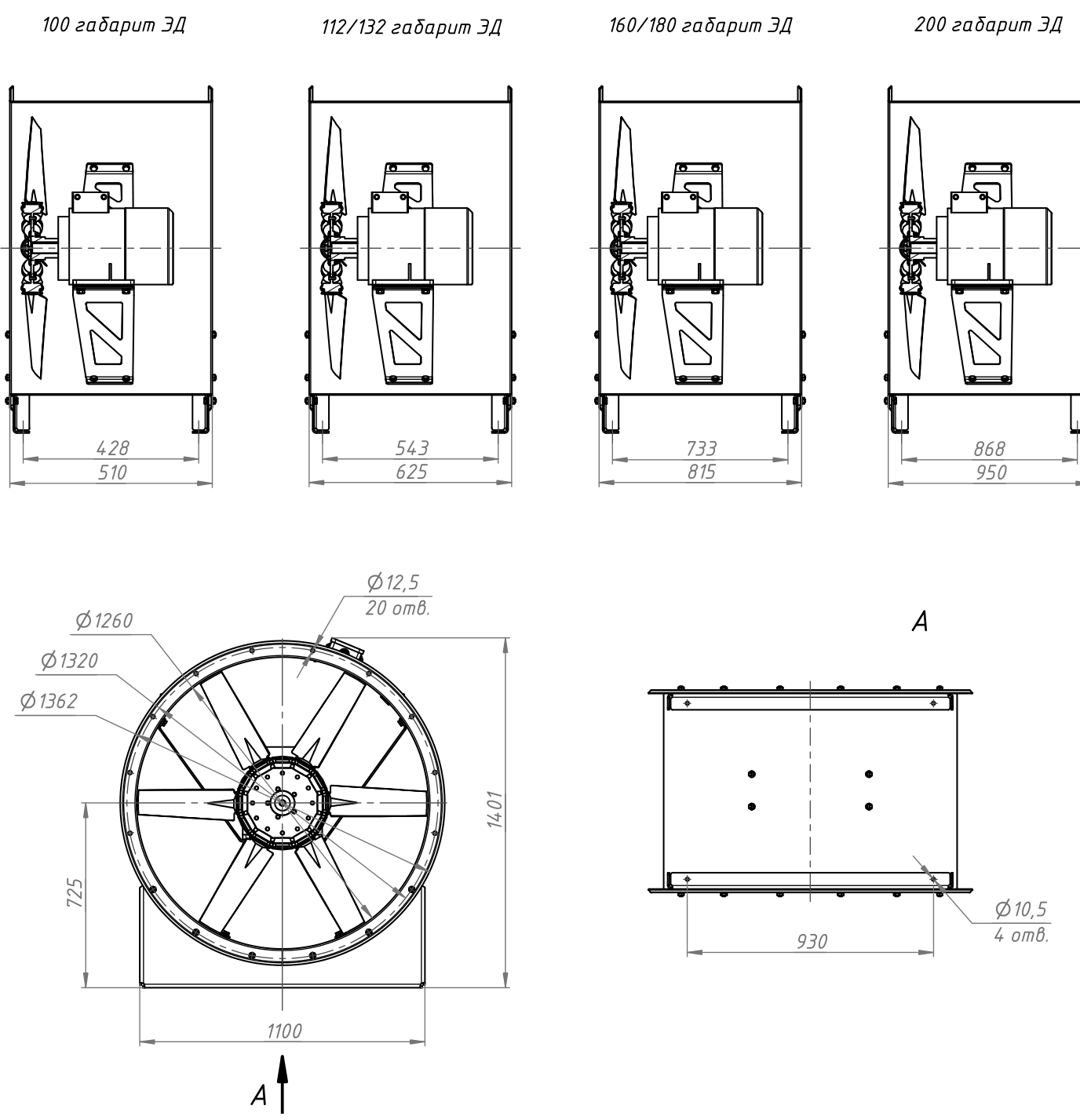

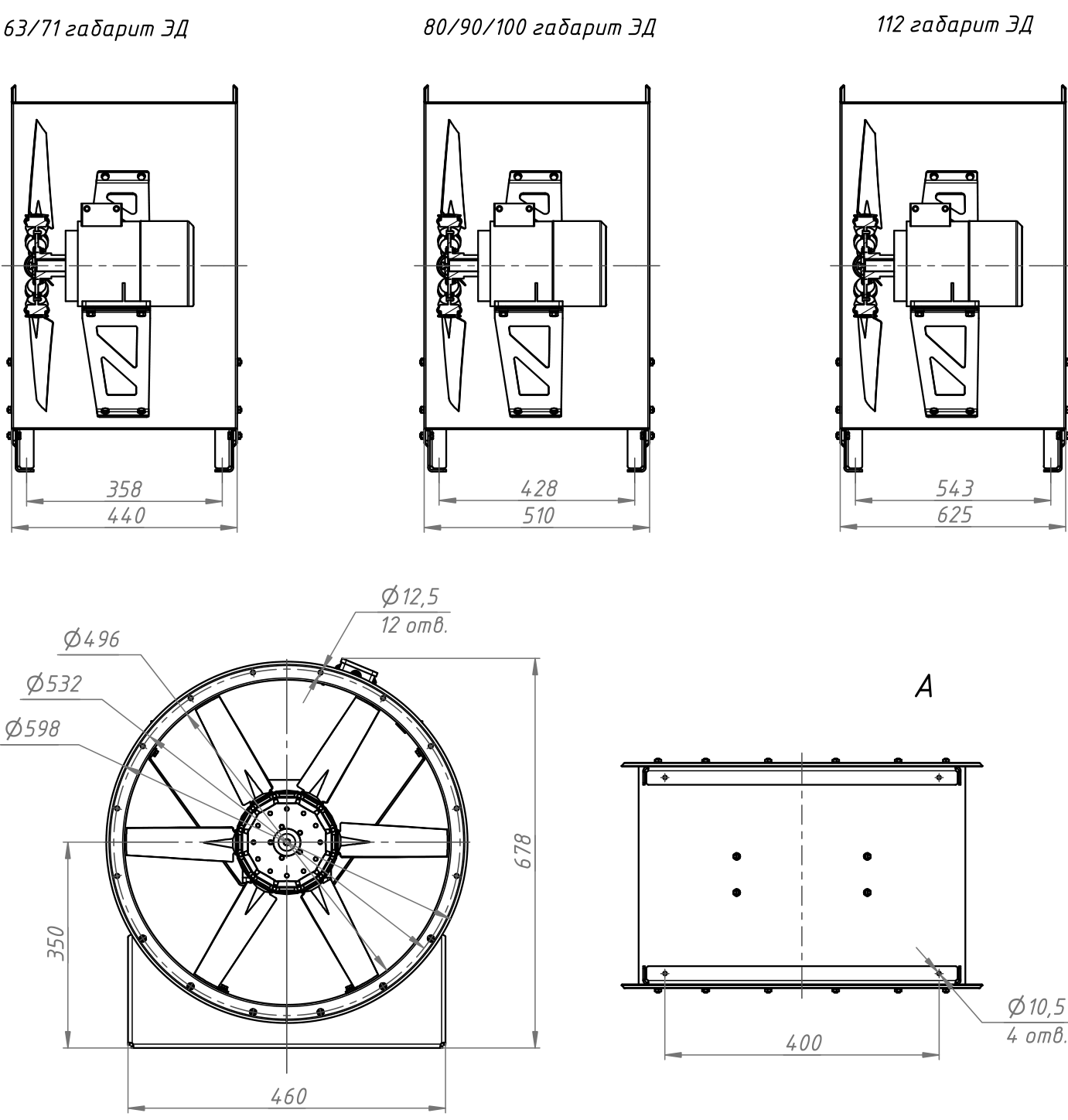

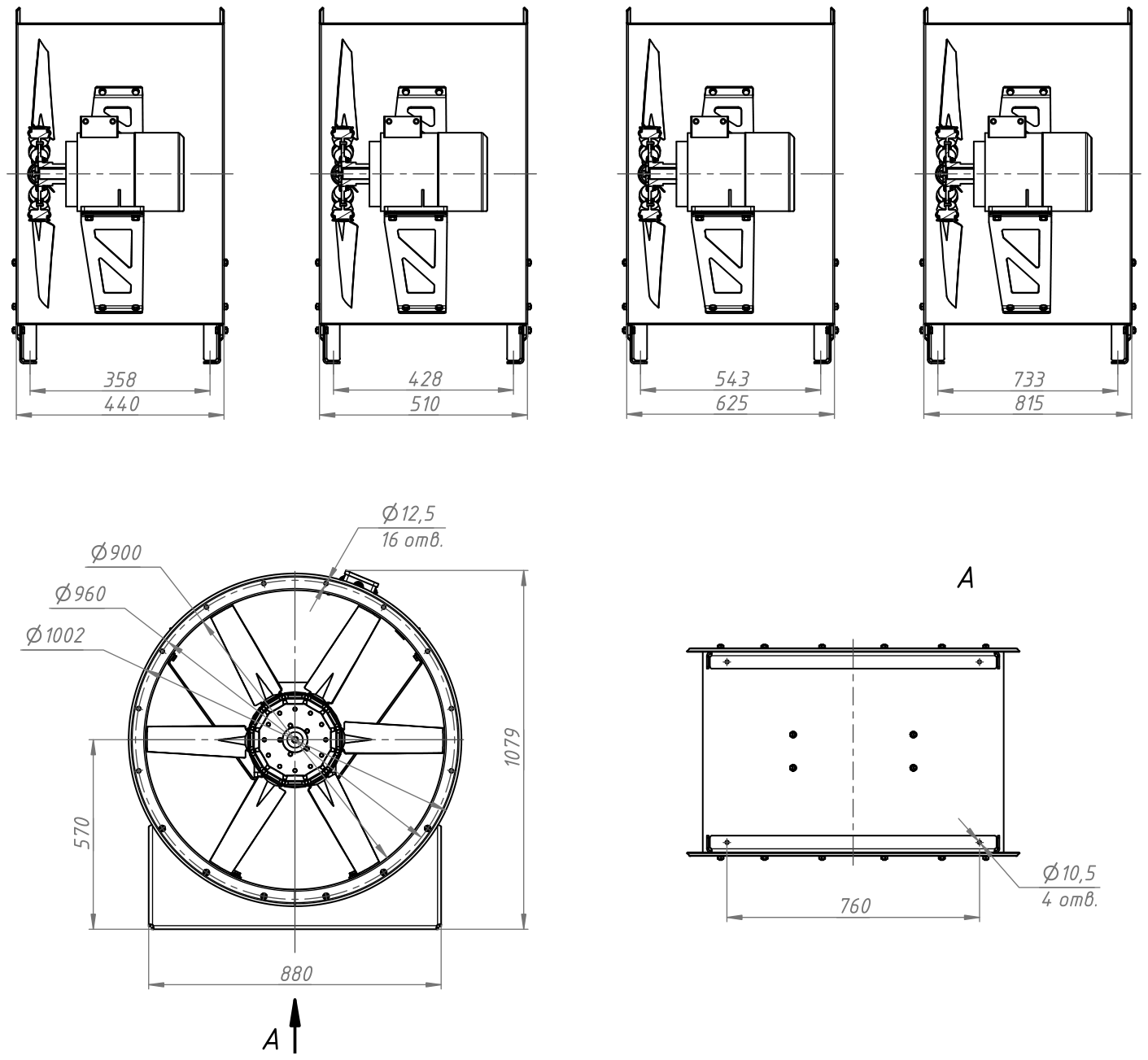

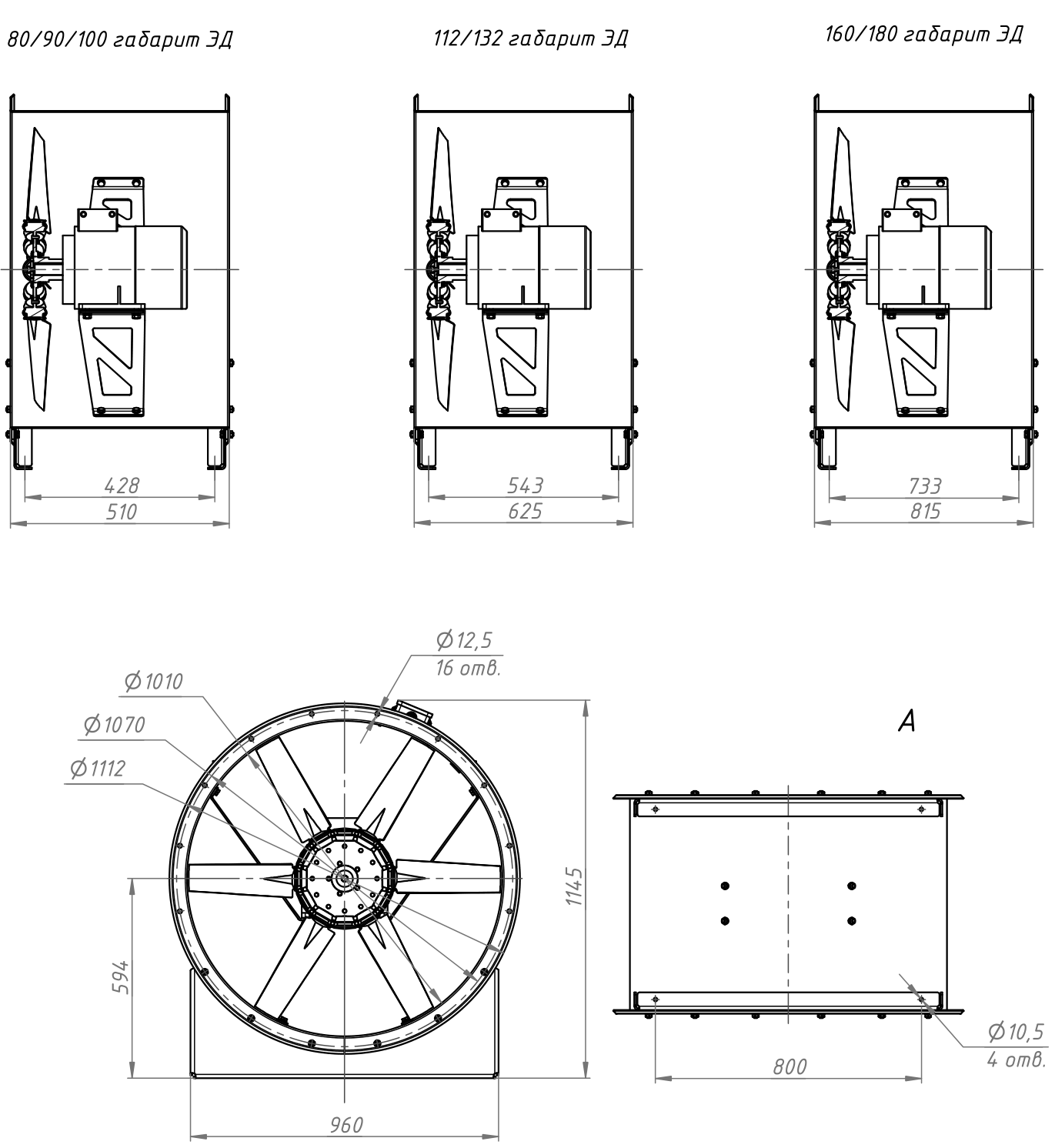

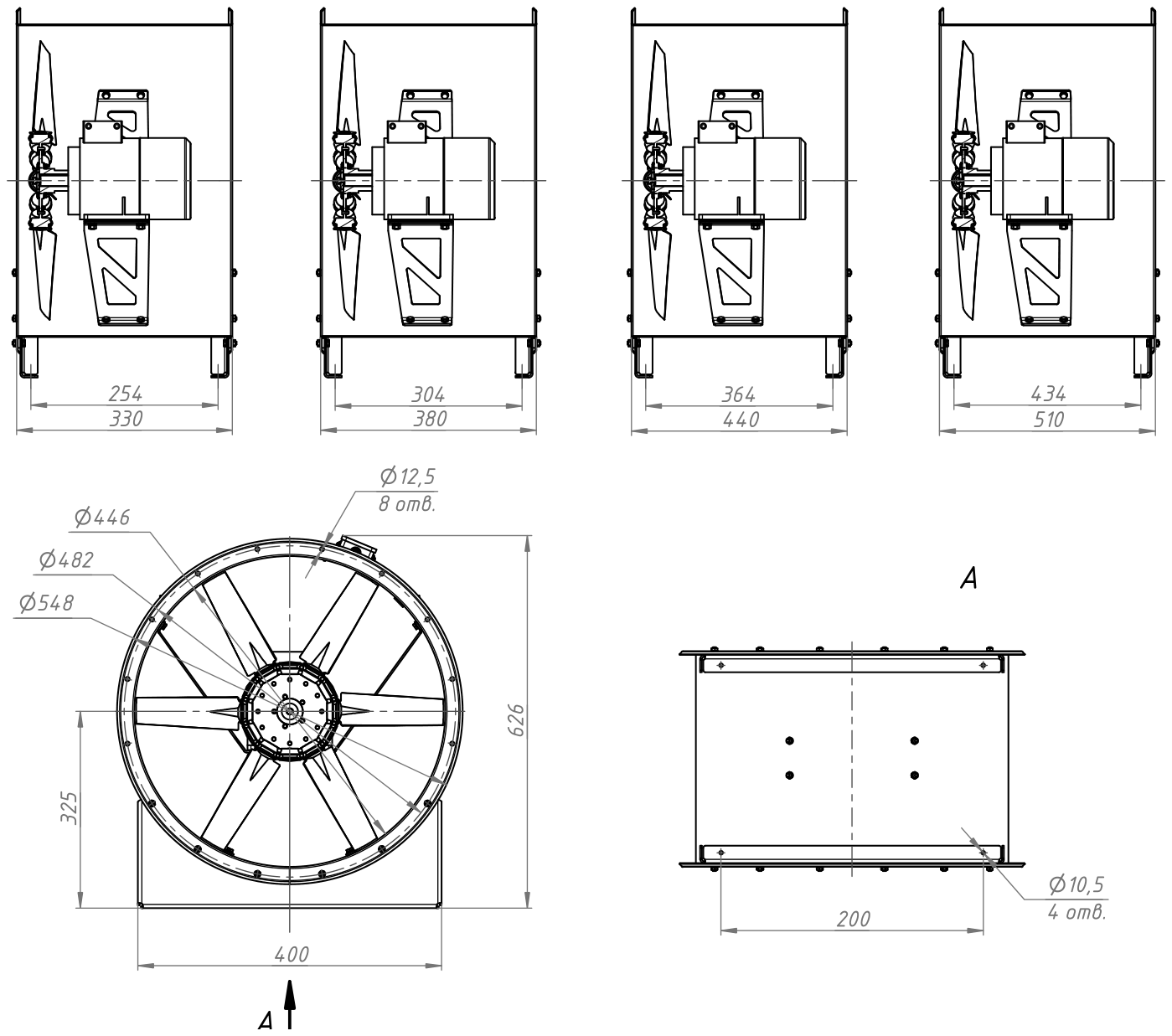

Габаритные и присоединительные размеры

Чертежи приведены для всех типоразмеров серии (11 шт.). Выберите типоразмер:

Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.

Комплектация

Изделие в сбореРабочее колесо и электродвигатель в обечайке

Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа

ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу

ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке

Документация

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
