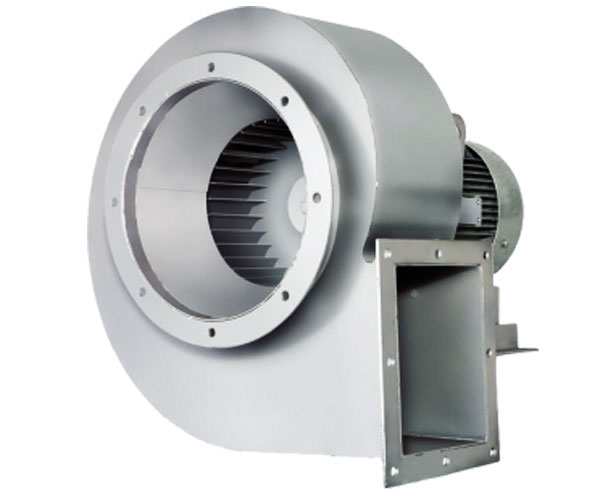

Вентилятор дутьевой ВД, ВДН и мельничный ВМ

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор дутьевой ВД, ВДН и мельничный ВМ
Вентилятор дутьевой ВД, ВДН и мельничный ВМ
Техническое описание (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Вентилятор дутьевой ВД, ВДН и мельничный ВМ: 20 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 42 889 ₽.

⚙️ Подбор и заказ

42 889 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Вентилятор дутьевой ВД, ВДН и мельничный ВМ — 20 типоразмеров, 56 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.

Назначение

Дутьевые вентиляторы ВД и ВДН подают воздух к горелкам котлов, мельничные ВМ работают в системах пылеприготовления. Конструкция рассчитана на непрерывную работу в составе котельного агрегата.

Конструкция

  • Основные выпускаемые типоразмеры (номера):
  • Варианты конструктивного исполнения: исполнение 1, исполнение 3, исполнение 5
  • Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
  • Варианты материального исполнения: общепромышленное, коррозионностойкое

Технические характеристики

Всего в серии 78 исполнений по 18 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.

ТипоразмерСкорость вращения, об/минНоминальная мощность, кВтНоминальный ток при 380 В (50 Гц), АТип электродвигателяПроизводительность Q min, тыс. м³/чПроизводительность Q max, тыс. м³/чПолное давление Pv min, ПаПолное давление Pv max, ПаМасса вентилятора, кг
ДН №6,3/ВДН №6,3, исп. 11 5005,511,7112М41,88,57201700242
3 00030,055,4180М23,617,02906800375
1 5005,511,7112M41,88,57201700242
3 00015,028,6160S23,217,21804300295
ДН №6,3/ВДН №6,3, исп. 31 5005,511,7112М41,88,57201700375
3 00030,055,4180М23,617,02906800510
1 5005,511,7112М41,88,57201700375
3 00015,028,6160S23,217,21804300430
ДН №8/ВДН №8, исп. 11 0007,517,2132М62,511,54601200435
1 50011,022,5132М43,617,010002840460
1 0007,517,2132М62,511,5360990430
1 50011,022,5132М43,617,08002250460
ДН №8/ВДН №8, исп. 31 0007,517,2132М62,511,54601200580
1 50011,022,5132М43,617,010002840610
1 0007,517,2132М62,511,5360990575
1 50011,022,5132М43,617,08002250610
ДН №9/ВДН №9, исп. 11 0007,517,2132М64,016,55801500510
1 50022,043,2180S46,025,012503450605
1 0005,512,9132S64,016,54501260500
1 50018,536,3160М46,025,010002850580
ДН №9/ВДН №9, исп. 31 0007,517,2132М64,016,55801500655
1 50022,043,2180S46,025,012503450750
1 0005,512,9132S64,016,54501260645
1 50018,536,3160М46,025,010002850725
ДН №10/ВДН №10, исп. 11 00011,024,5160S65,024,06501900720
1 50037,070,2200M48,034,015004250835
1 00011,024,5160S65,024,05501520720
1 50030,057,6180М48,034,012003450785
ДН №10/ВДН №10, исп. 31 00011,024,5160S65,024,06501900880
1 50037,070,2200M48,034,015004250995
1 00011,024,5160S65,024,05501520880
1 50030,057,6180М48,034,012003450945
ДН №11,2/ВДН №11,2, исп. 11 00018,538,6180М67,031,090024001000
1 50055,0103,0225М411,047,0200053501130
1 00015,031,6160М67,031,06801900955
1 50045,084,9200L411,047,0150043001080
ДН №11,2/ВДН №11,2, исп. 31 00018,538,6180М67,031,090024001195
1 50055,0103,0225М411,047,0200053501325
1 00015,031,6160М67,031,068019001150
1 50045,084,9200L411,047,0150043001275
ДН №12,5/ВДН №12,5, исп. 11 00030,059,3200L610,045,0112032501245
1 500110,0201,0280S415,066,0250066001640
1 00030,059,3200L610,045,090024501245
1 50090,0165,5250М415,066,0200055001505
ДН №12,5/ВДН №12,5, исп. 31 00030,059,3200L610,045,0112032501595
1 500110,0201,0280S415,066,0250066001990
1 00030,059,3200L610,045,090024501595
1 50090,0165,5250М415,066,0200055001855
ДН №13/ВДН №13, исп. 11 00037,071,0225М613,053,0120030001410
1 500132,0240,0280М420,080,0270068002080
1 00030,044,7200М613,053,0100024001335
1 500110,0201,0280S420,080,0220055001720
ДН №13/ВДН №13, исп. 31 00037,071,0225М613,053,0120030001785
1 500132,0240,0280М420,080,0270068002455
1 00030,044,7200М613,053,0100024001710
1 500110,0201,0280S420,080,0220055002095
ДН №15/ВДН №15, исп. 375037,078,0250S814,060,0120024002150
1 00090,0169,0280М619,080,0205043002340
1 500315,0589,0355M426,0120,0460096003710
75030,063,0225М814,060,095019502065
1 00075,0142,0280S619,080,0165035002350
1 500250,0467,0355S426,0120,0375078003320
ДН №17/ВДН №17, исп. 375075,0150,0280M820,085,0150031503065
1 000160,0292,0315МВ625,0115,0170046003730
1 500500,0906,0355MLD440,0170,06000126003750
75055,0150,0280S820,085,0120025503015
1 000132,0245,0315М625,0115,0210045003650
1 500400,0716,0355MLB440,0170,04800101003900
ДН №19/ВДН №19, исп. 3750132,0261,0355S835,0120,0181038504580
1 000315,0600,0355MLB645,0162,0315068804850
60045,096,0280МВ1028,095,090020504150
750110,0217,0315М835,0120,0137531504260
1 000250,0457,0355МВ645,0162,0250056254760
ДН №21/ВДН №21, исп. 3750200,0404,0355MLA849,0160,0220048005570
1 000500,0--62,0210,040008450-
60090,0198,0315M1036,0126,0119024905350
750160,0315,0355М849,0160,0188038505430
1 000355,0676,0355MLС662,0210,0339068805650

Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

Габаритные и присоединительные размеры

Чертежи приведены для всех типоразмеров серии (36 шт.). Выберите типоразмер:

Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №6,3 исп. 1

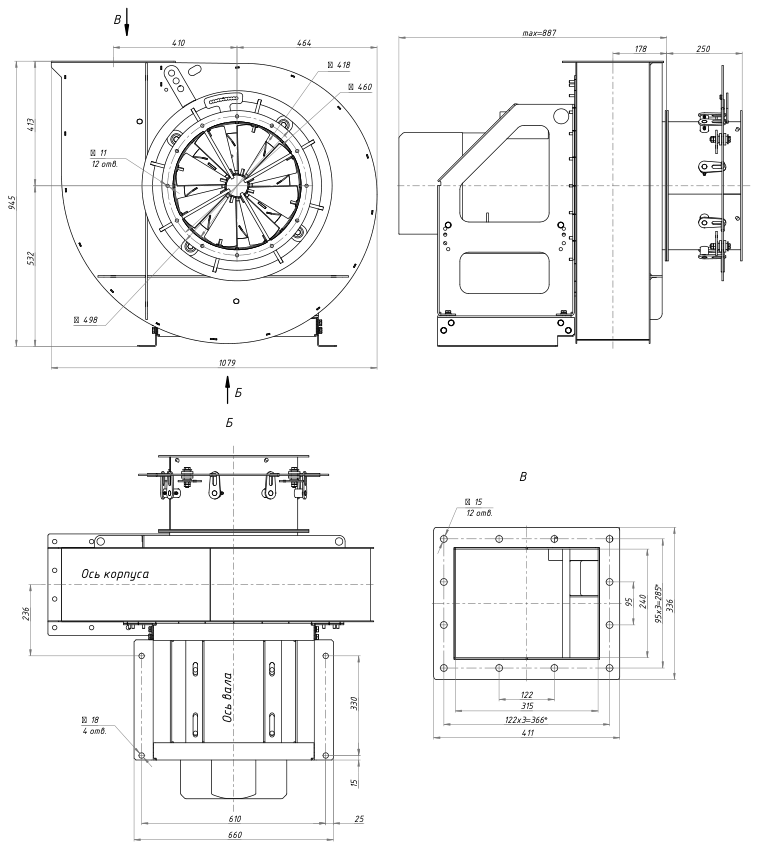

ДН №6,3/ВДН №6,3, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №6,3 исп. 1 · 2
ДН №6,3/ВДН №6,3, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №6,3 исп. 3

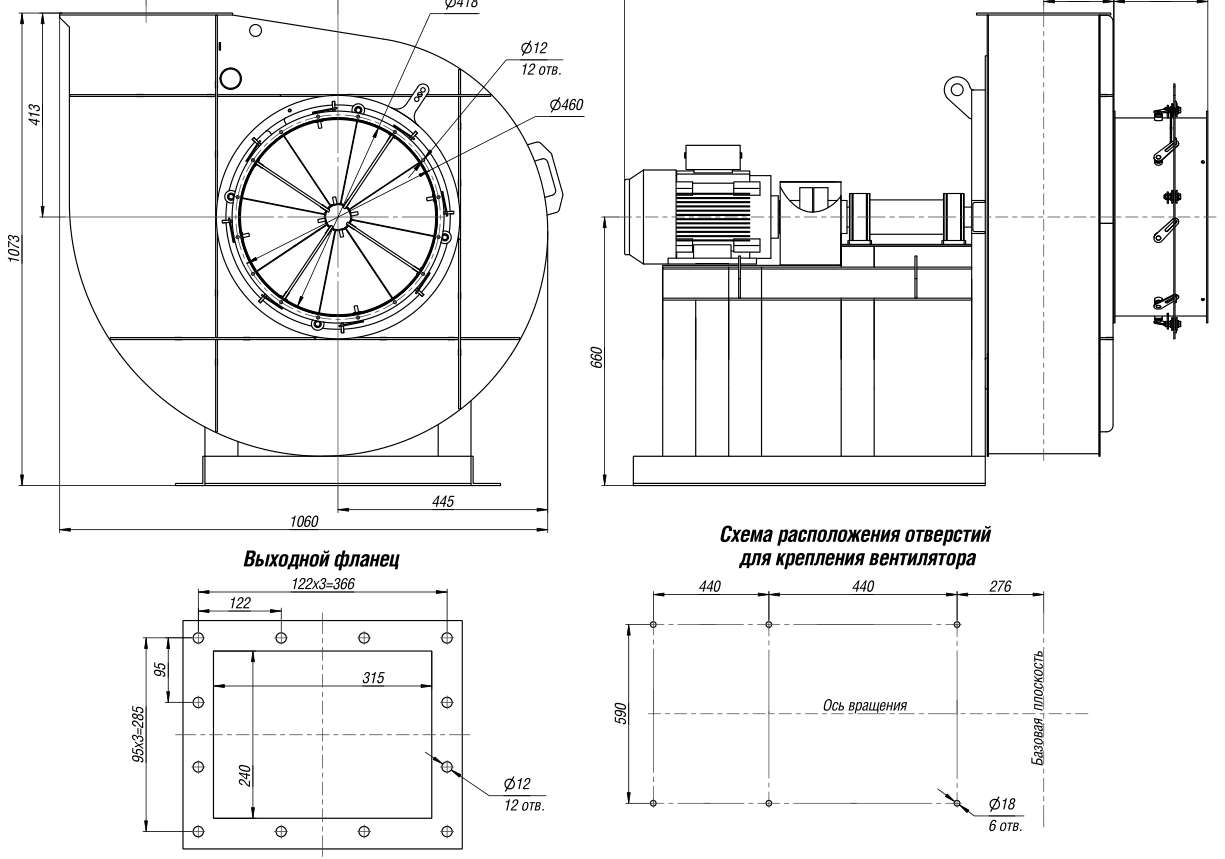

ДН №6,3/ВДН №6,3, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №6,3 исп. 3 · 2

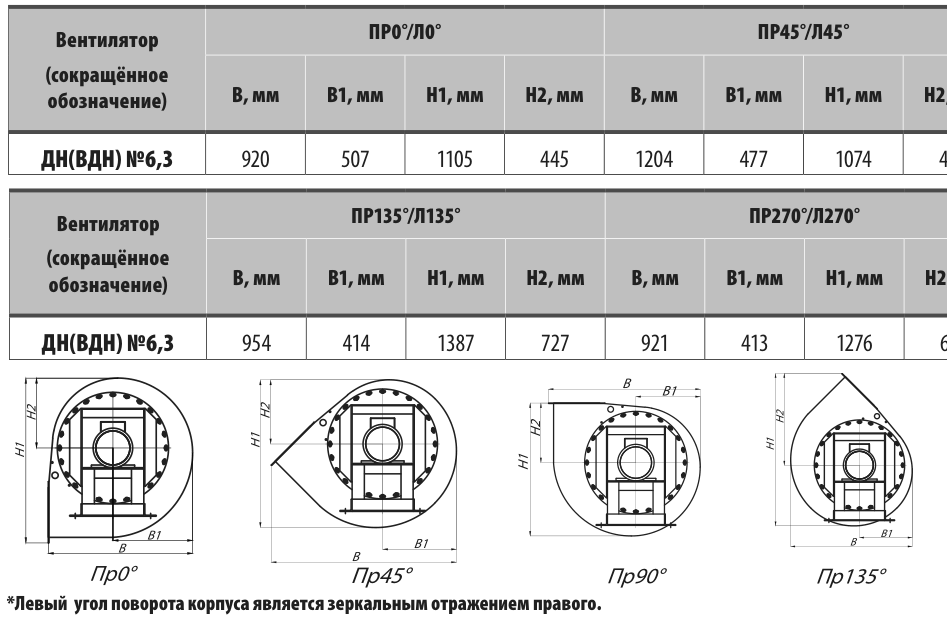

ДН №6,3/ВДН №6,3, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №8 исп. 1

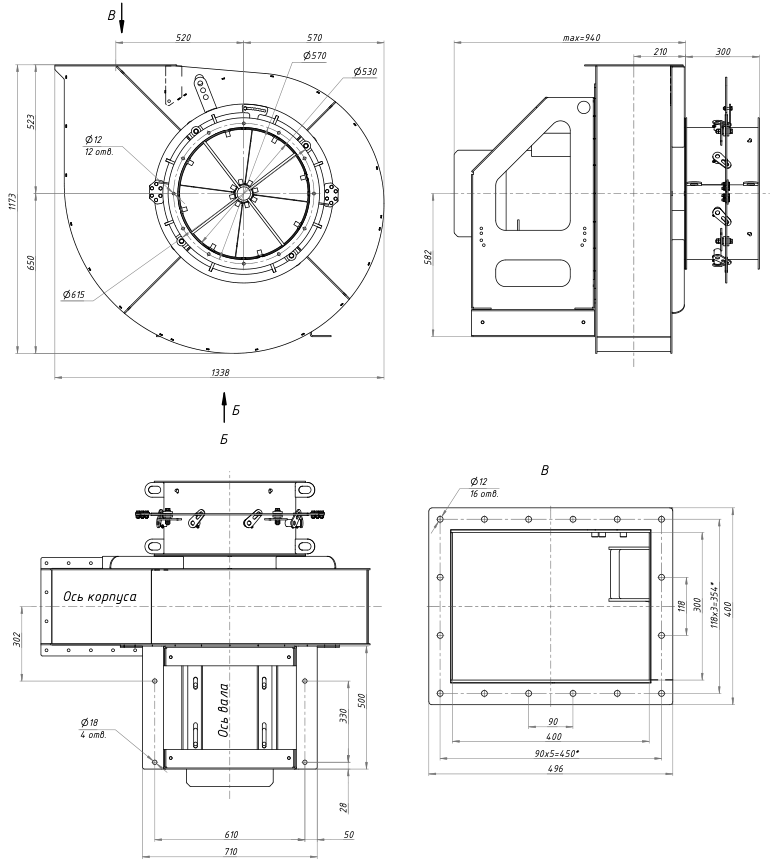

ДН №8/ВДН №8, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №8 исп. 1 · 2

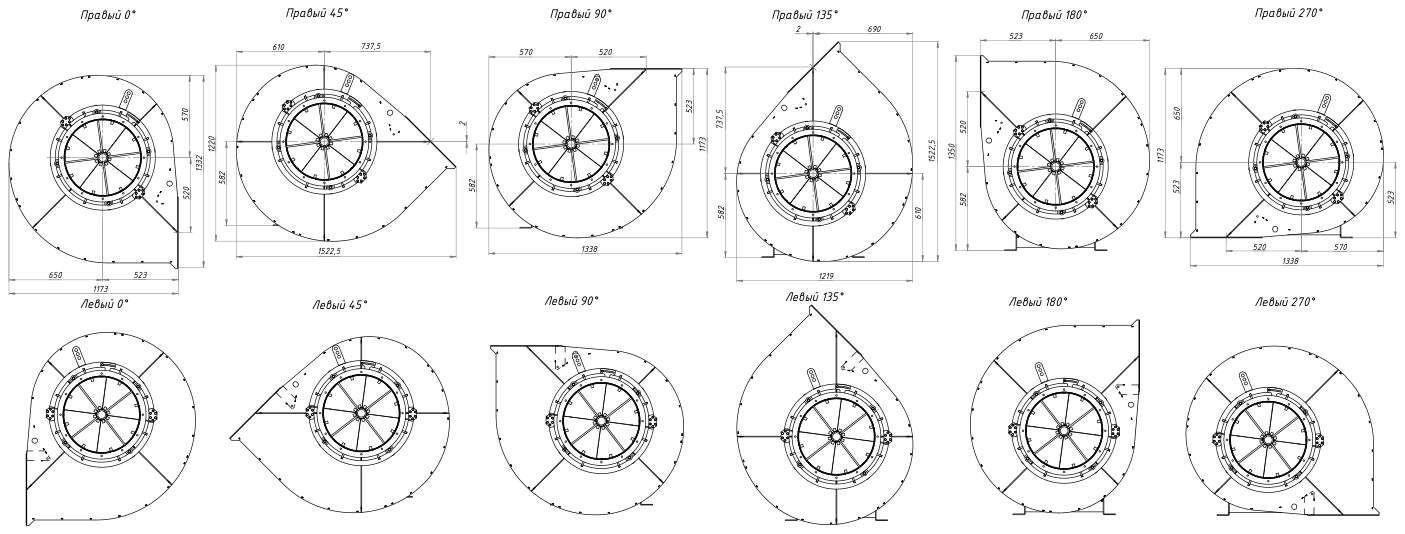

ДН №8/ВДН №8, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №8 исп. 3

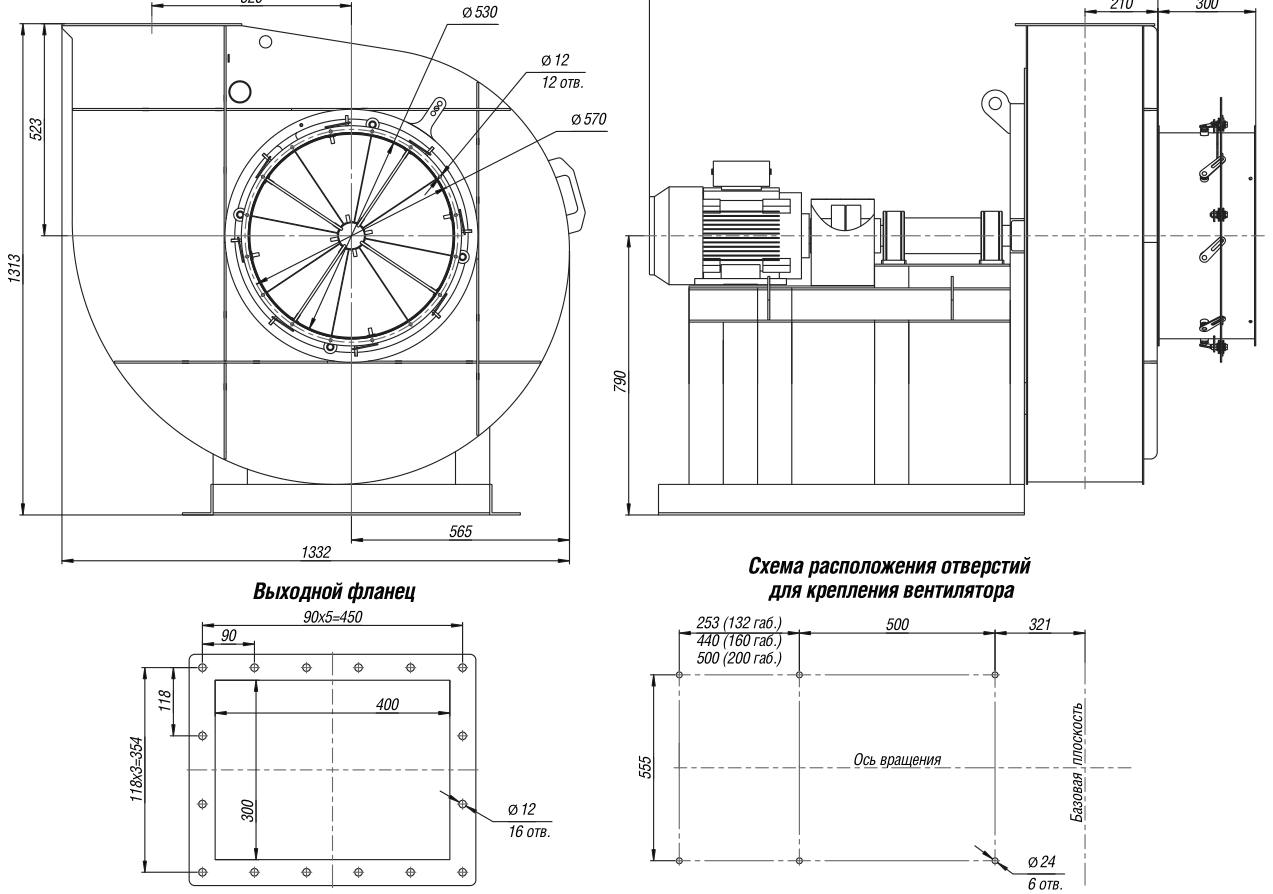

ДН №8/ВДН №8, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №8 исп. 3 · 2
ДН №8/ВДН №8, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №9 исп. 1

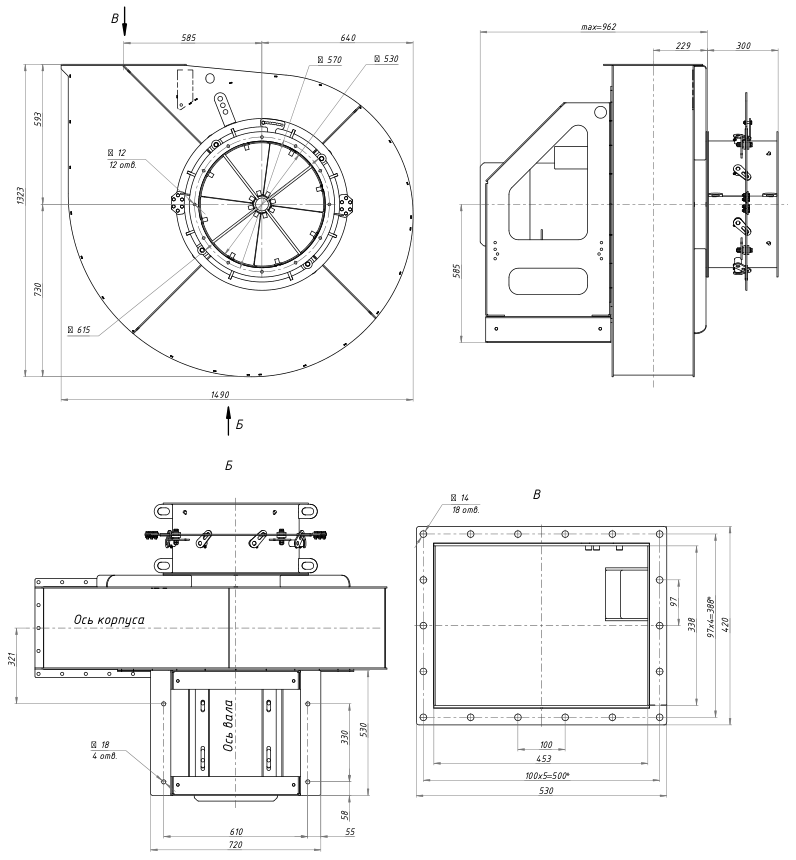

ДН №9/ВДН №9, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №9 исп. 1 · 2

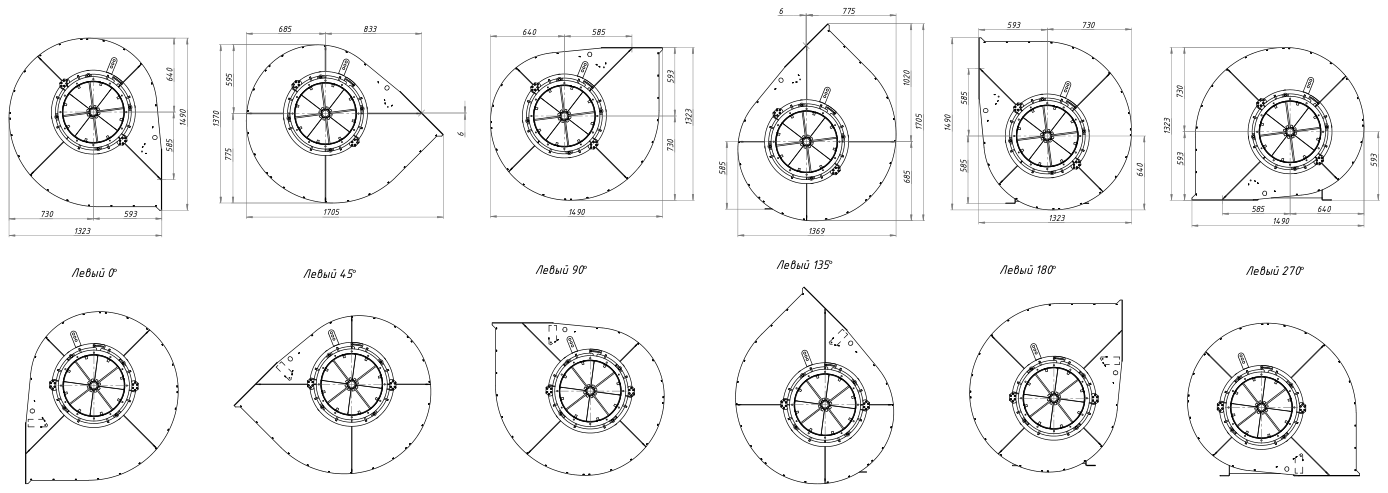

ДН №9/ВДН №9, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №9 исп. 3

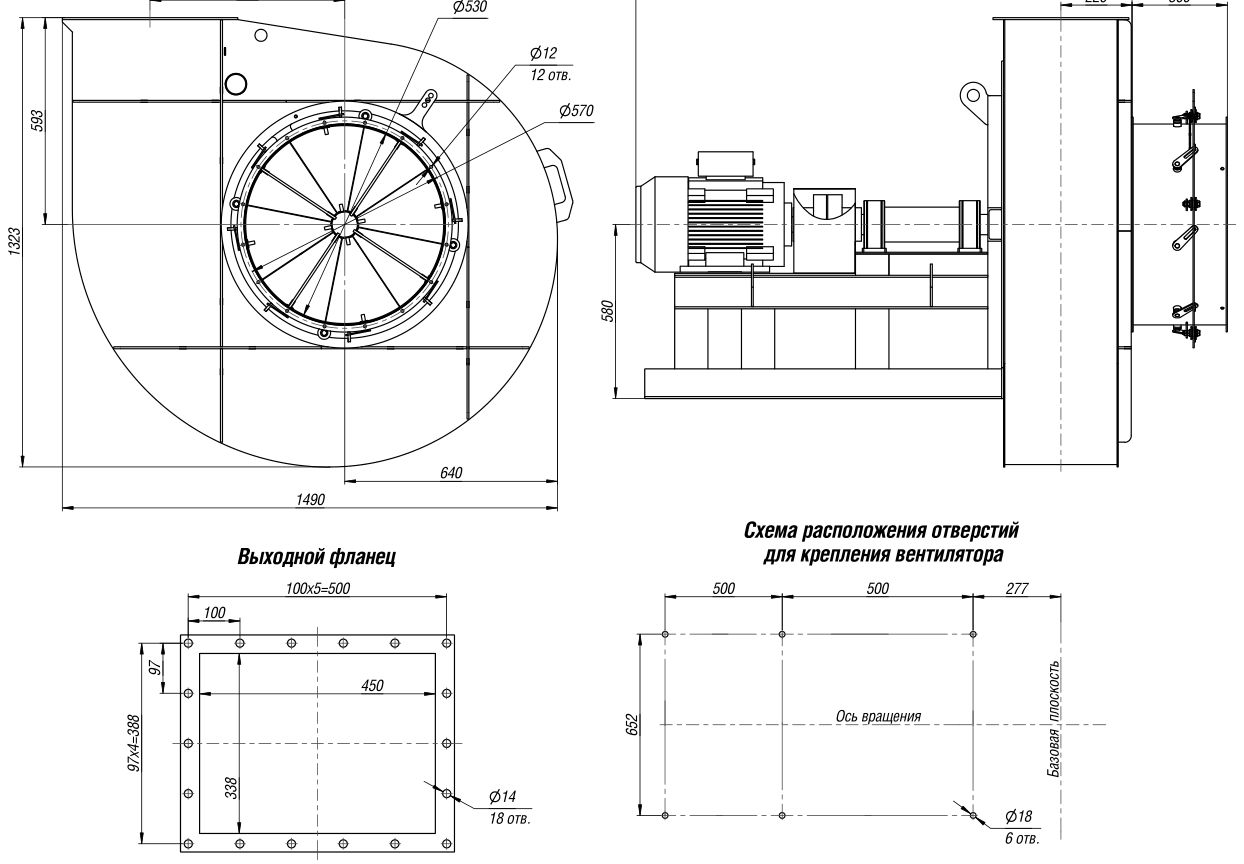

ДН №9/ВДН №9, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №9 исп. 3 · 2

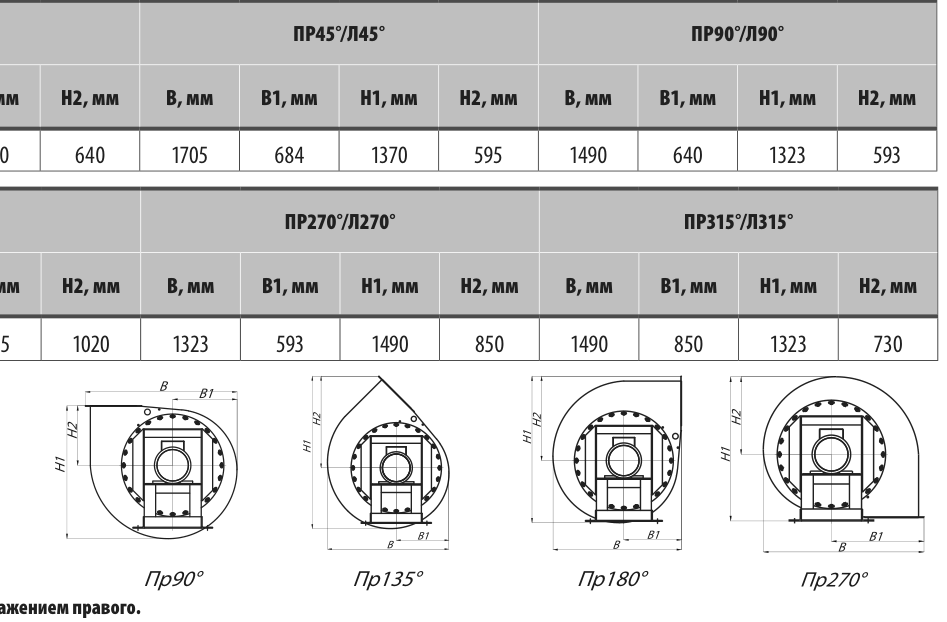

ДН №9/ВДН №9, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №10 исп. 1

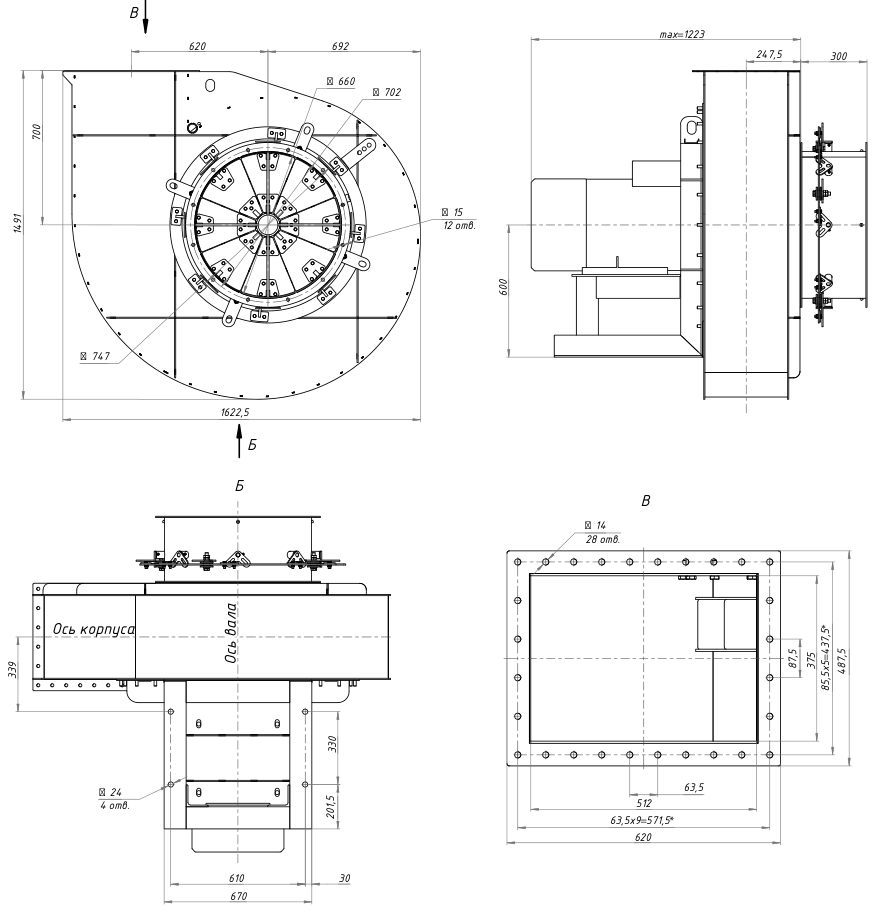

ДН №10/ВДН №10, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №10 исп. 1 · 2

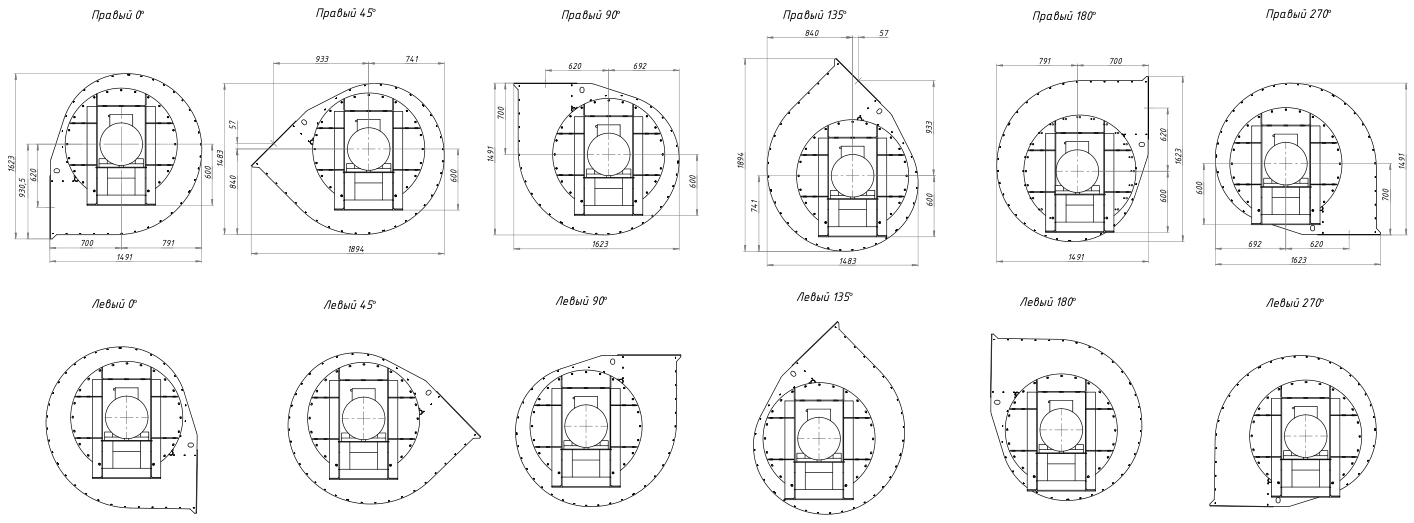

ДН №10/ВДН №10, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №10 исп. 3
ДН №10/ВДН №10, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №10 исп. 3 · 2
ДН №10/ВДН №10, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №11,2 исп. 1

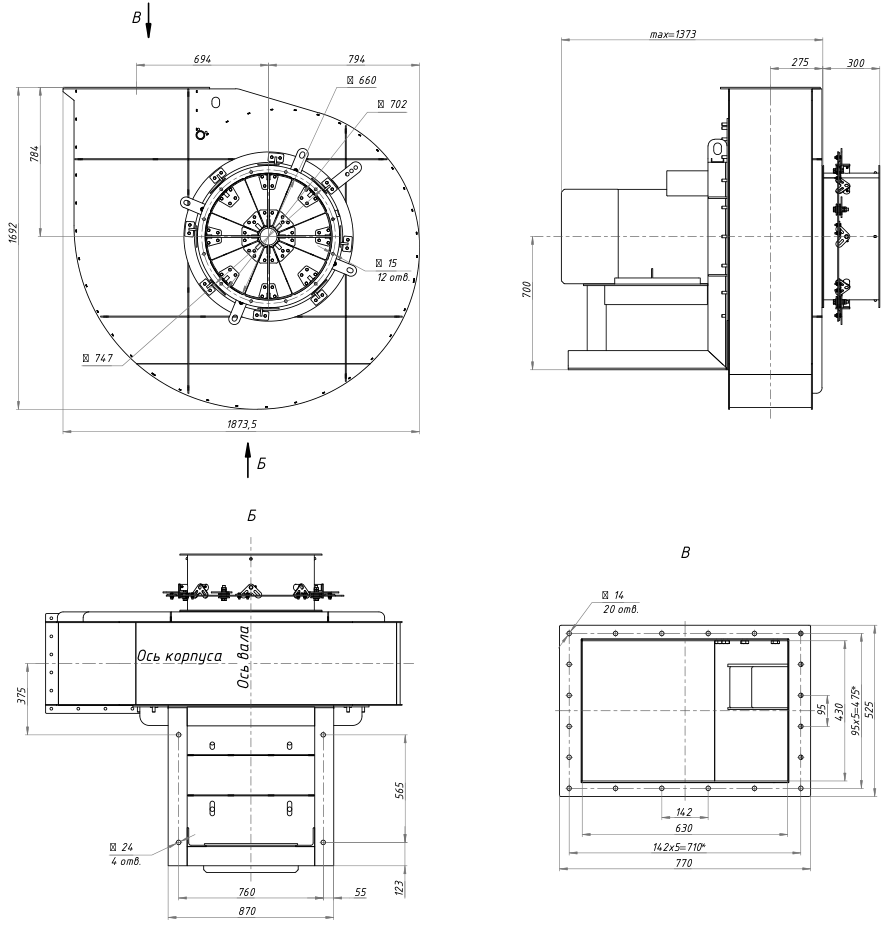

ДН №11,2/ВДН №11,2, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №11,2 исп. 1 · 2

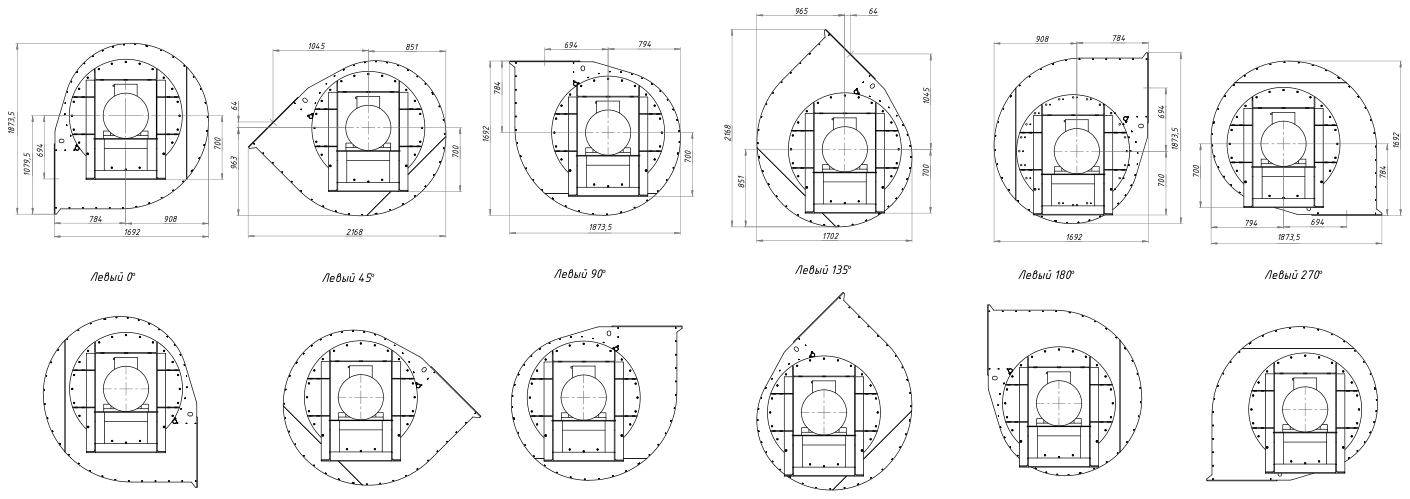

ДН №11,2/ВДН №11,2, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №11,2 исп. 3

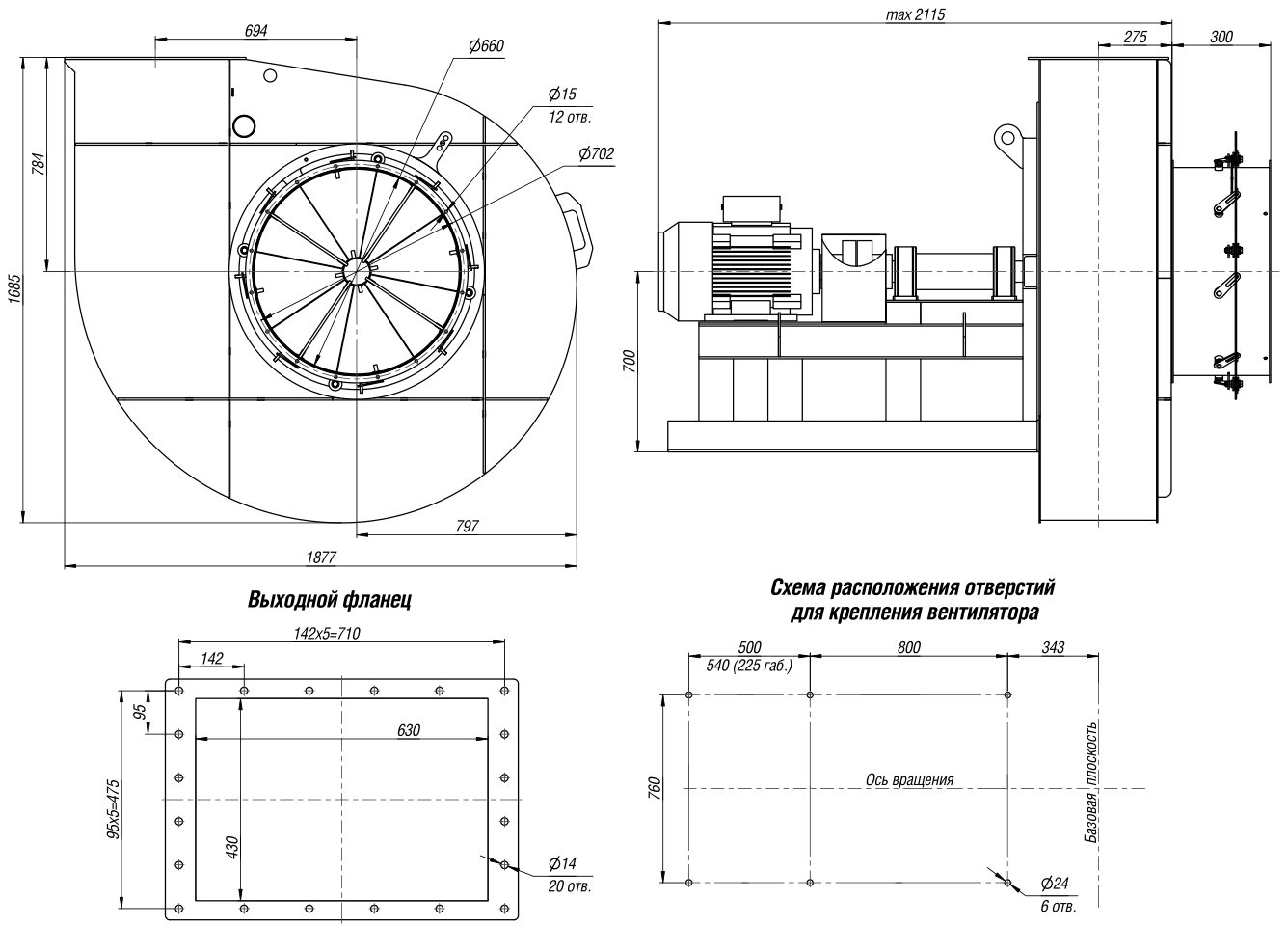

ДН №11,2/ВДН №11,2, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №11,2 исп. 3 · 2
ДН №11,2/ВДН №11,2, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №12,5 исп. 1

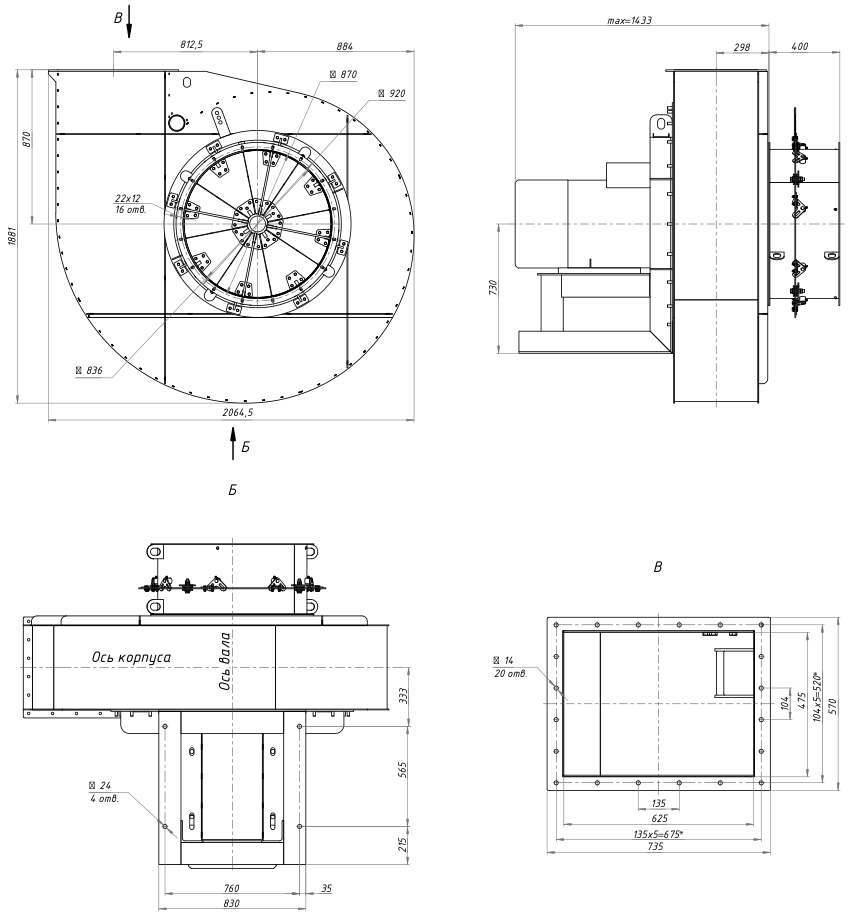

ДН №12,5/ВДН №12,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №12,5 исп. 1 · 2

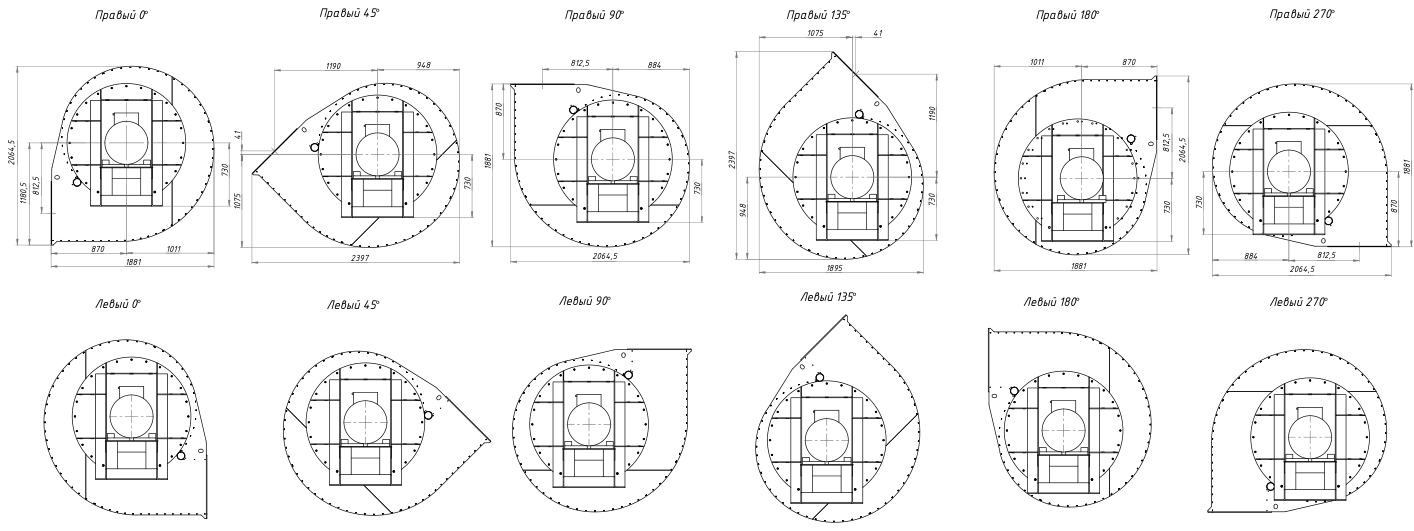

ДН №12,5/ВДН №12,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №12,5 исп. 3
ДН №12,5/ВДН №12,5, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №12,5 исп. 3 · 2
ДН №12,5/ВДН №12,5, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №13 исп. 1

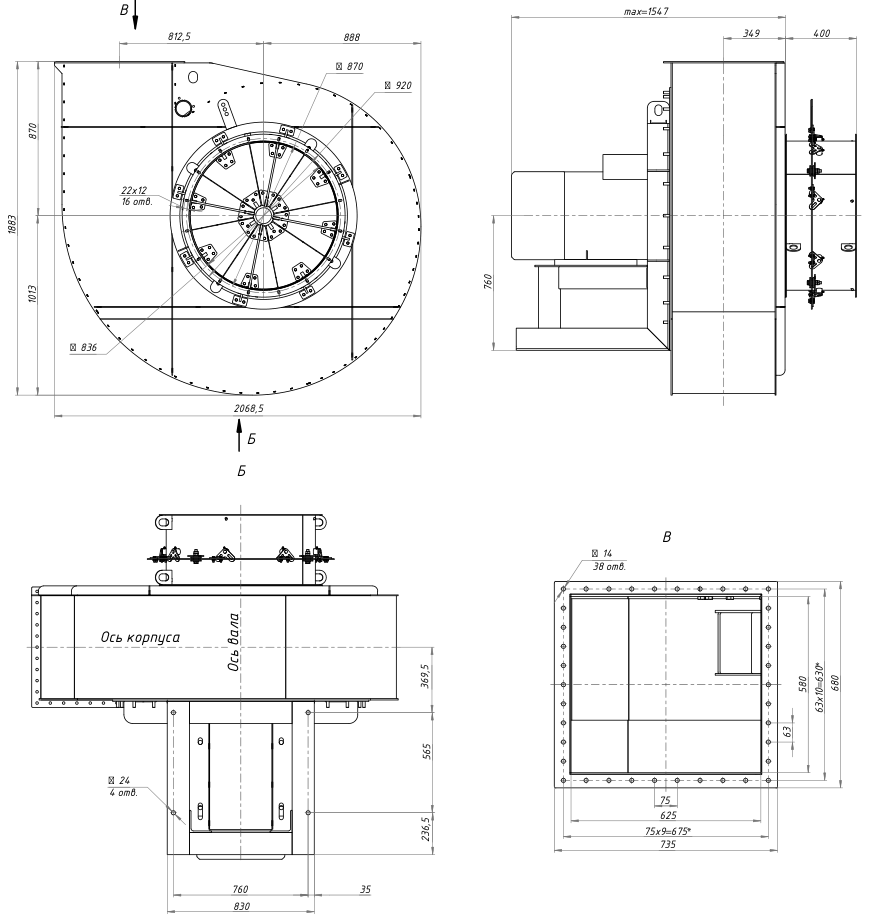

ДН №13/ВДН №13, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №13 исп. 1 · 2

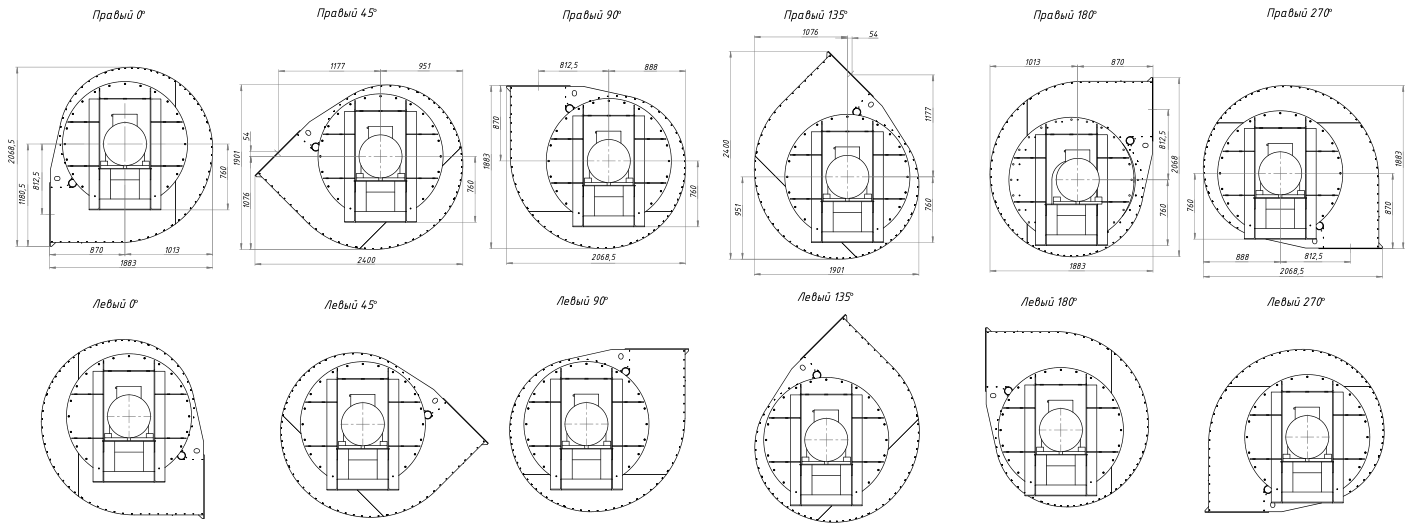

ДН №13/ВДН №13, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №13 исп. 3

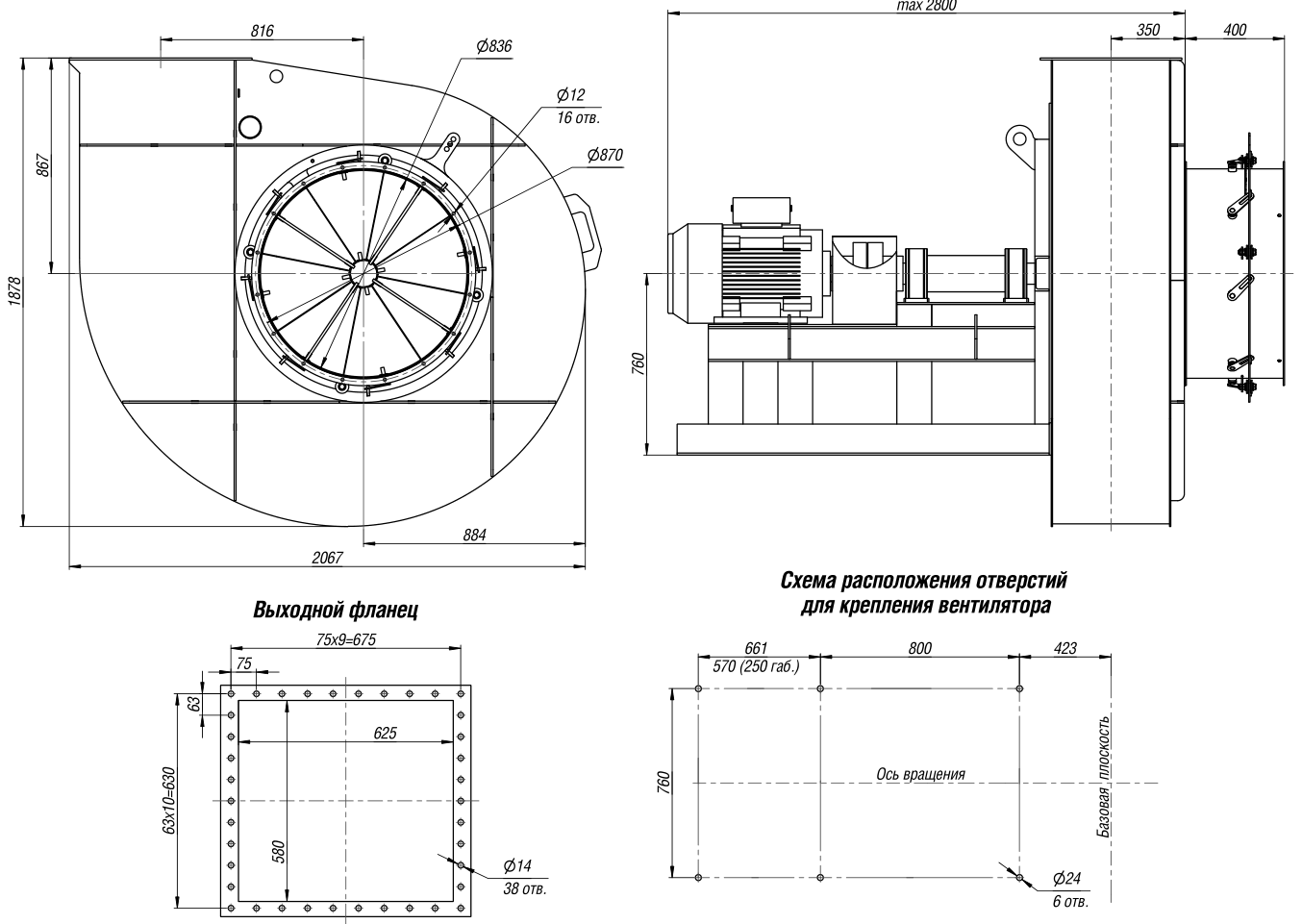

ДН №13/ВДН №13, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №13 исп. 3 · 2

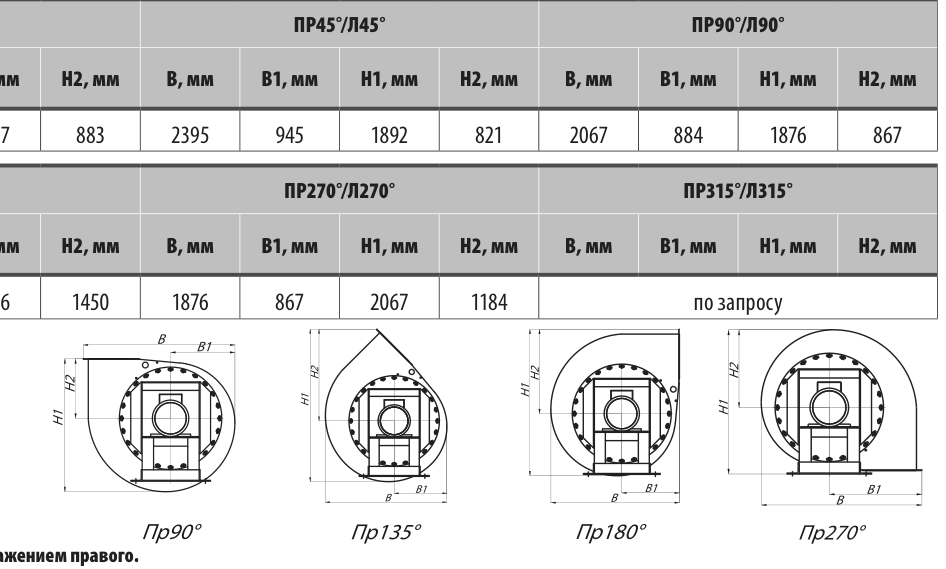

ДН №13/ВДН №13, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №15 исп. 3

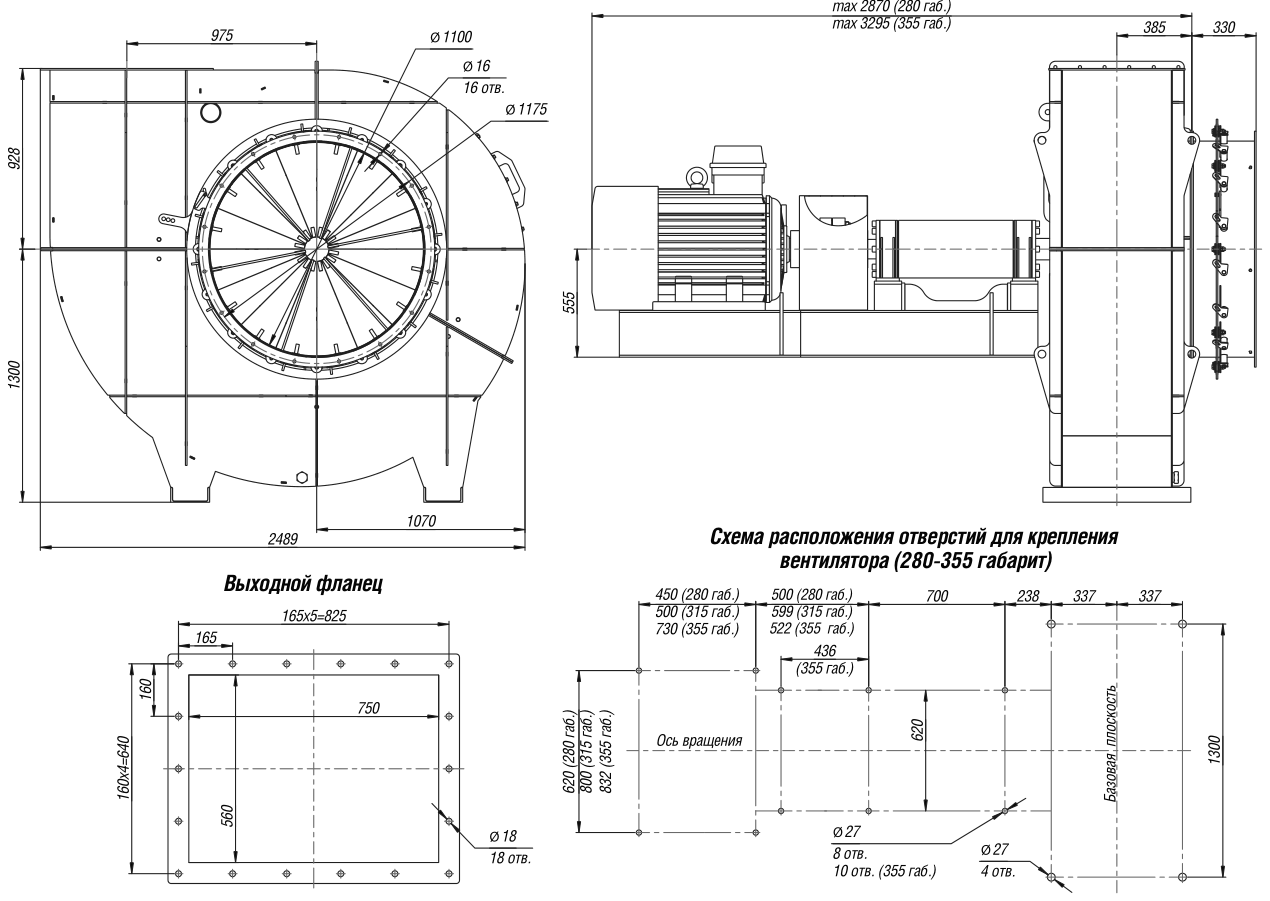

ДН №15/ВДН №15, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №15 исп. 3 · 2

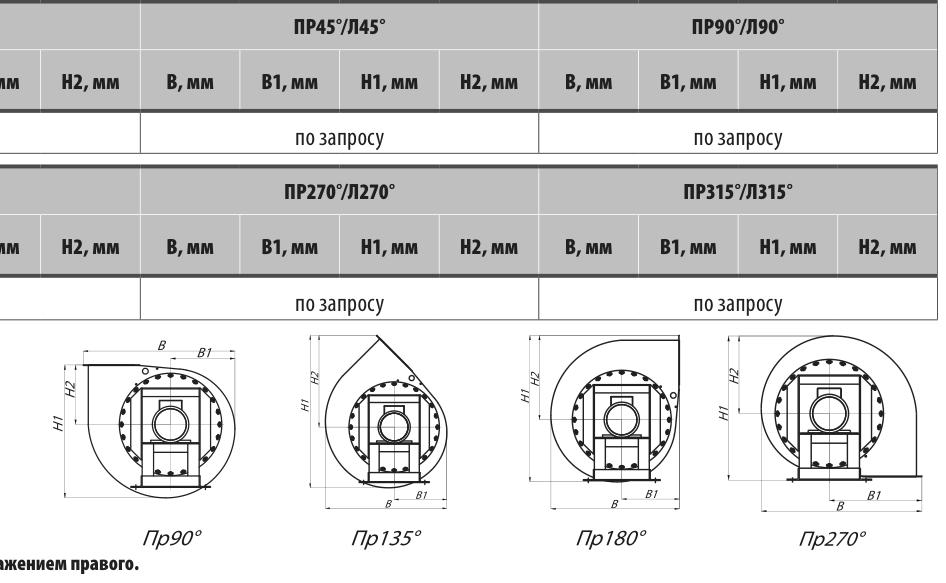

ДН №15/ВДН №15, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №17 исп. 3

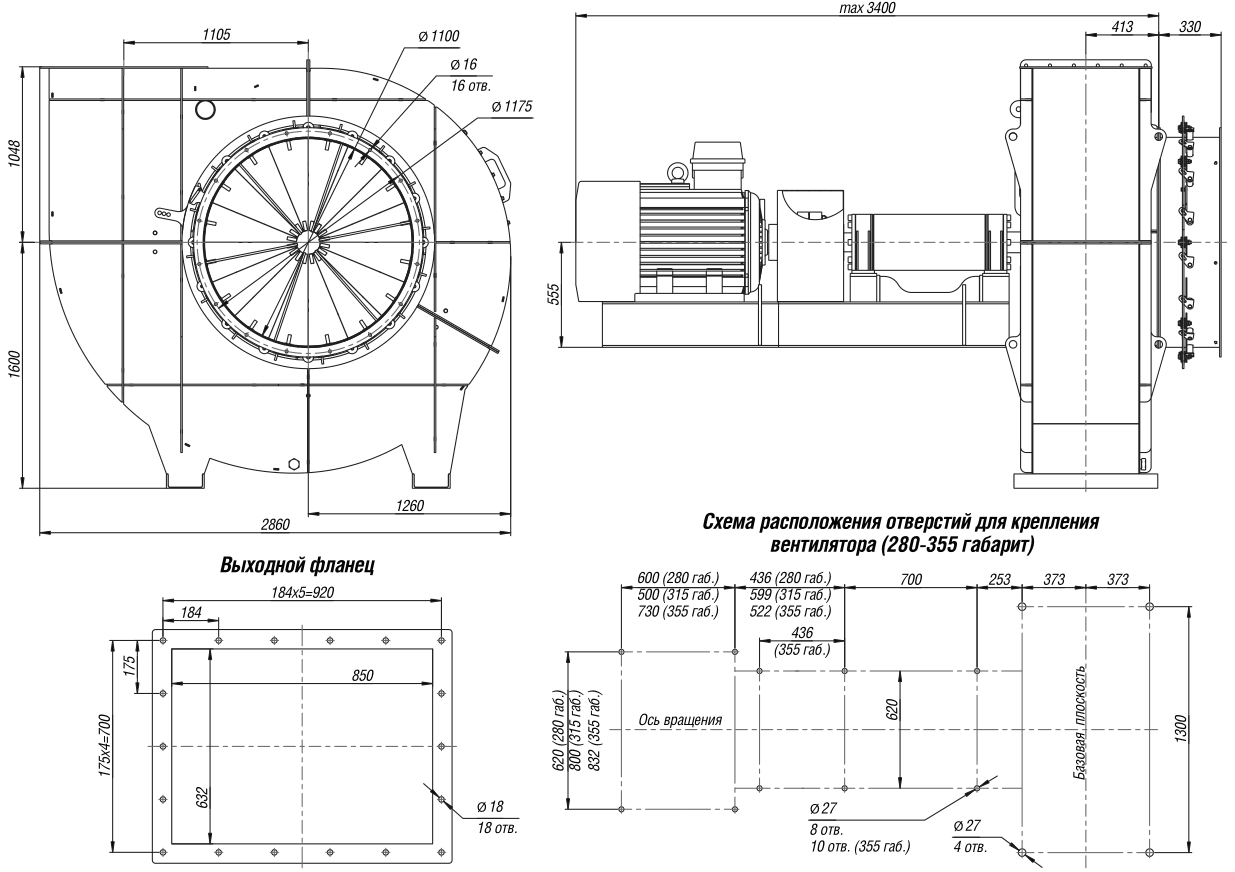

ДН №17/ВДН №17, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №17 исп. 3 · 2

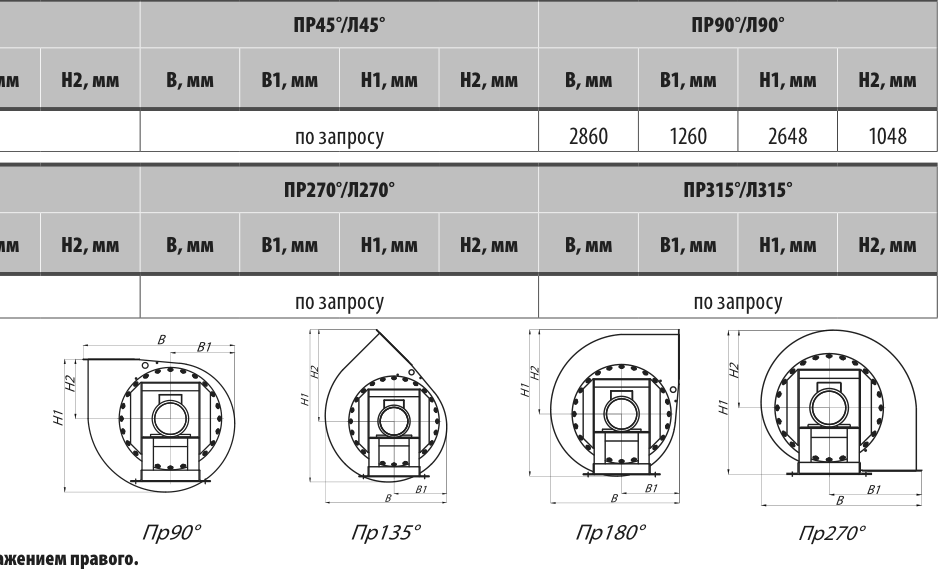

ДН №17/ВДН №17, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №19 исп. 3

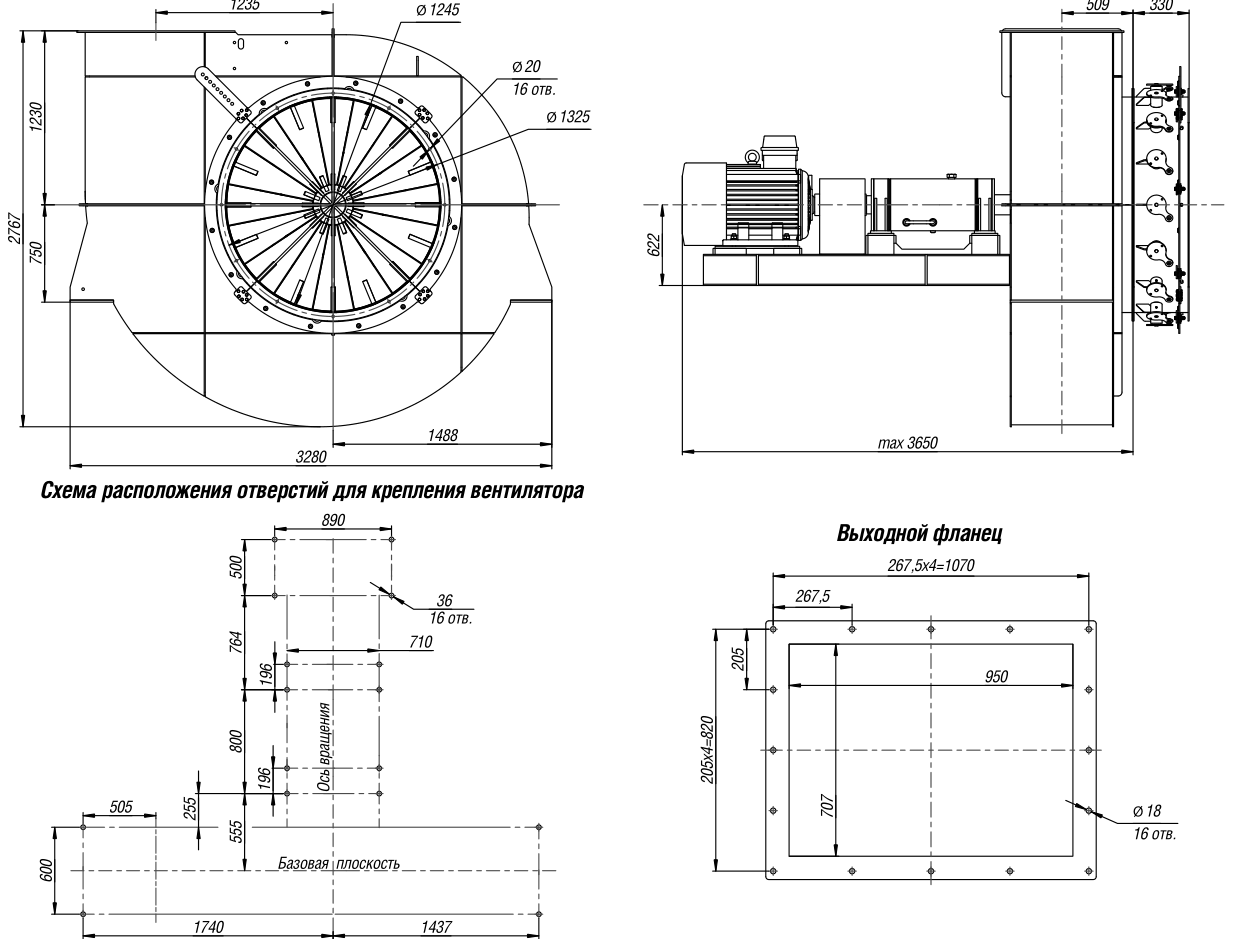

ДН №19/ВДН №19, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №19 исп. 3 · 2
ДН №19/ВДН №19, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №21 исп. 3

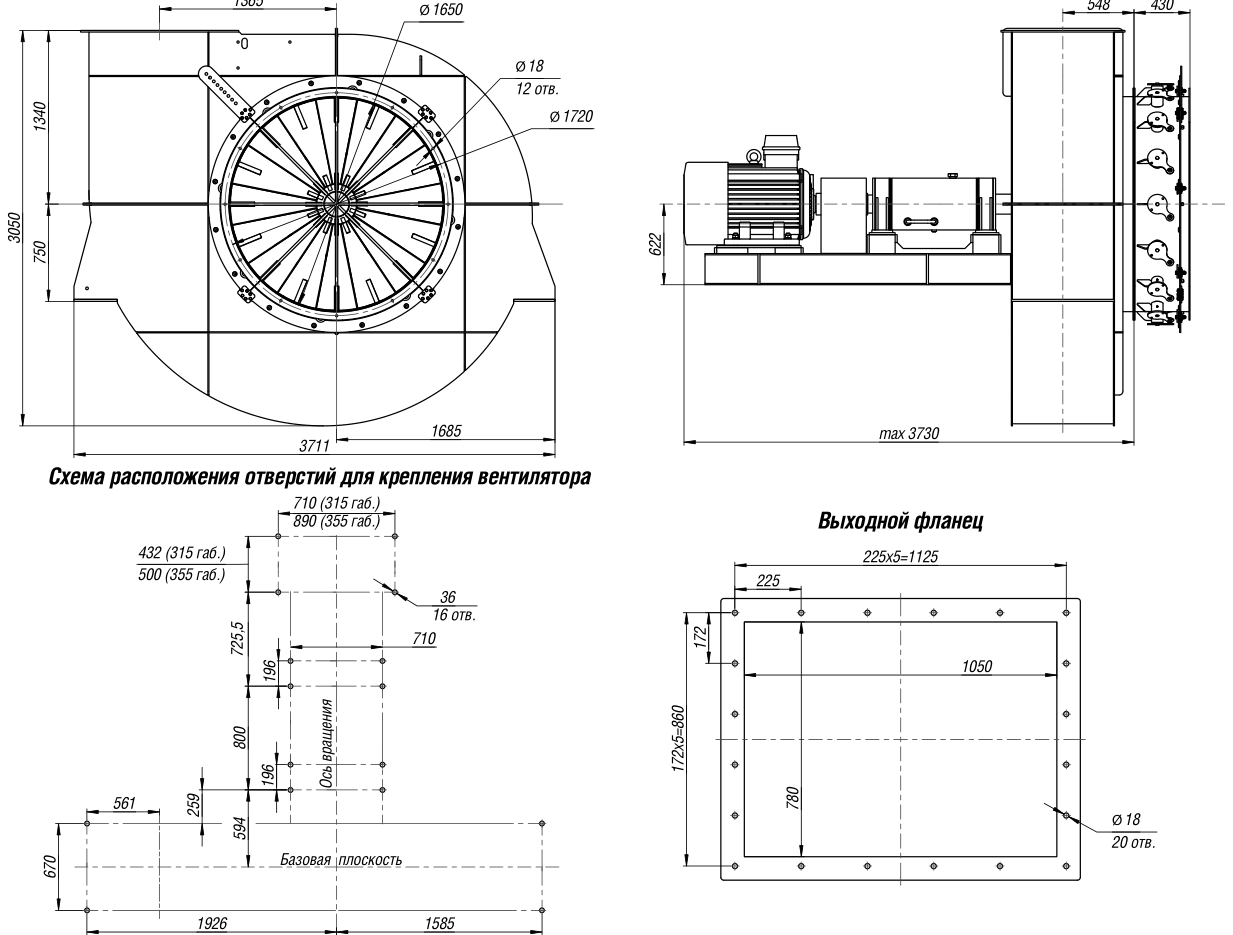

ДН №21/ВДН №21, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор дутьевой ВД, ВДН и мельничный ВМ №21 исп. 3 · 2

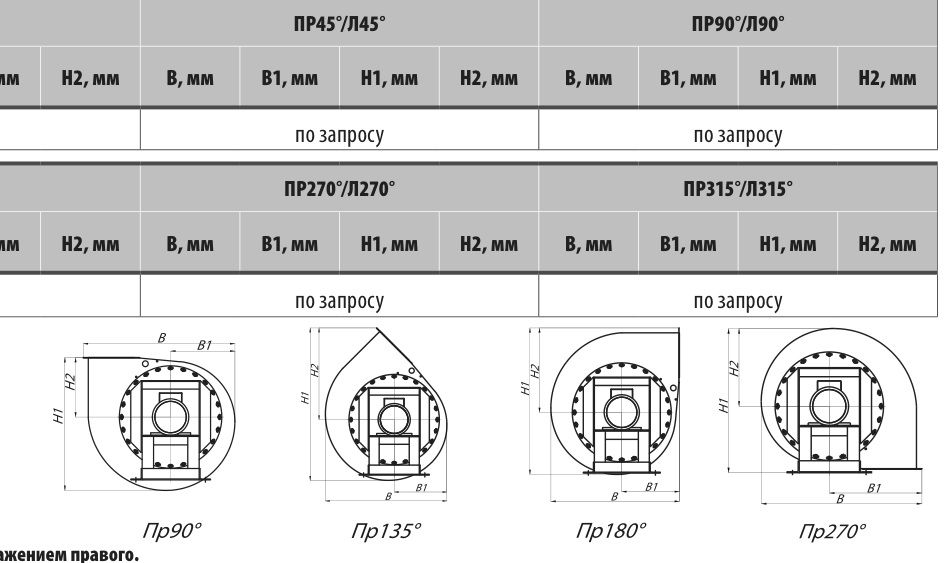

ДН №21/ВДН №21, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.

Комплектация

Изделие в сбореХодовая часть, рабочее колесо, улитка и направляющий аппарат
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке

Документация

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
